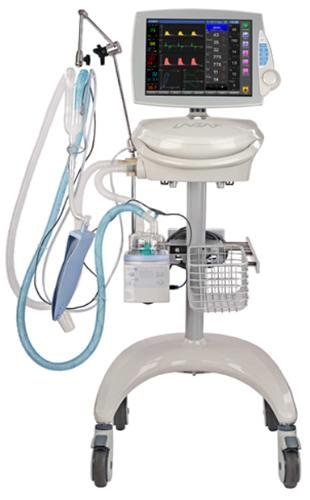

Аппарат искусственной вентиляции легких ЮВЕНТ-А

Аппарат искусственной вентиляции легких ЮВЕНТ-А

Аппарат искусственной вентиляции легких ЮВЕНТ-А - с функцией расширенного мониторинга предназначен для проведения респираторной терапии у детей и взрослых в широком диапазоне клинических ситуаций в отделениях интенсивной терапии, хирургических отделениях с палатами интенсивной терапии, родильных домах и операционных.

Описание

Аппарат искусственной вентиляции легких ЮВЕНТ-А предназначен для проведения респираторной терапии у детей и взрослых в отделениях интенсивной терапии, хирургических отделениях с палатами интенсивной терапии, родильных домах и операционных. Набор характеристик экспертного уровня позволяет проводить искусственную вентиляцию легких в широком спектре клинических ситуаций.

ЮВЕНТ-А - это реализация концепции респираторной станции, которая объединяет в одном аппарате расширенные функциональные возможности для высокоэффективной респираторной поддержки, непрерывного мониторинга состояния пациента, мониторинга респираторной механики, а также проведения инфузионной терапии с помощью интегрированных шприцевых дозаторов. Подобное сочетание свойств дает врачу

уникальные возможности для оценки адекватности респираторной поддержки и состояния пациента при проведении интенсивной терапии.

Инновационный подход к управлению потоками в системе контроля подачи газов позволяет устойчиво работать даже при давлении в магистралях подачи сжатых газов ниже 2 атм. В аппарате ЮВЕНТ-А реализованы основные режимы вентиляции:

- режимы с контролем по объему;

- режимы с контролем по давлению;

- синхронизированная перемежающаяся принудительная вентиляция легких;

- вентиляция с поддержкой давлением.

Опционально доступны наиболее востребованные «интеллектуальные режимы»:

- режимы с двойным контролем давления и дыхательного объема;

- адаптивные режимы вентиляции, основанные на принципах обратной связи.

Это позволяет выбирать наиболее подходящий вид респираторной поддержки в большом диапазоне клинических ситуаций как у взрослых, так и у детей.

Аппарат ЮВЕНТ-А позволяет хранить мониторируемые данные в энергонезависимой памяти прибора с возможностью их передачи на центральную станцию, а также содержит журнал событий, в котором отображаются все изменения параметров вентиляции и возникшие тревоги.

Безопасность пациента обеспечивают чувствительные измерительные датчики, система тревожной сигнализации, сетевой интерфейс, встроенный блок аккумуляторных батарей. Функция «touch screen» и удобное меню делают процесс настройки интуитивно понятным.

Возможности

- Принудительные, вспомогательные и «интеллектуальные» режимы вентиляции.

- Неинвазивная вентиляция.

- Одновременное использование триггеров потока и давления в триггерных режимах.

- Наличие электроуправляемого клапана PEEP/CPAP.

- Чувствительная система триггирования самостоятельных попыток вдоха в сочетании с системой «быстродействующих» клапанов.

- Установка чувствительности экспираторного триггера в широком диапазоне значений.

- Функция компенсации сопротивления эндотрахеальной трубки.

- Расчет исходных параметров вентиляции с учетом массы тела пациента.

- Режим ожидания «stand by».

- Непрерывный мониторинг состояния пациента: электрокардиограмма (ЭКГ), частота сердечных сокращений (ЧСС), насыщение крови кислородом (SpO2), артериальное давление крови (НиАД), содержание CO2 на вдохе-выдохе.

- Цифровой и графический мониторинг внешнего дыхания (кривые давления, потока и объема; дыхательные петли по выбираемым параметрам).

- Мониторинг внутрипищеводного и внутритрахеального давления.

- Определение индекса быстрого поверхностного дыхания.

- Определение окклюзионного давления (P0,1).

- Многоуровневая система звуковой и визуальной сигнализации по всем контролируемым параметрам.

- Работа аппарата от сети переменного тока, встроенного аккумулятора и бортовой сети автомобиля.

Аппарат искусственной вентиляции легких ЮВЕНТ-А Технические характеристики

Режимы вентиляции

VCV(S) Вентиляция с управляемым объемом (принудительная или синхронизированная)

PCV(S) Вентиляция с управляемым давлением (принудительная или синхронизированная)

SIMV Синхронизированная перемежающаяся принудительная вентиляция с управляемым объемом

P-SIMV Синхронизированная перемежающаяся принудительная вентиляция с управляемым давлением

BIPPV Двухфазная вентиляция с управляемым давлением

CPAP Спонтанное дыхание на фоне постоянного положительного давления в дыхательных путях

NIV Неинвазивная вентиляция

PS Поддержка давлением в режимах SIMV, P-SIMV, BIPPV, CPAP

HFVCV Объемная высокочастотная вентиляция

PCVT Режим с управлением по давлению и целевым объемом

PrV (option) Пропорциональная вентиляция

AdV (option) Адаптивная вентиляция

Специальные функции

Небулайзер

Экстренная подача О2

Режим ожидания «stand by»

Функция «sigh»

Вентиляция апноэ для режимов SIMV, P-SIMV, CPAP, BiPP, NIV

Компенсация сопротивления интубационной трубки

Пауза на вдохе

Пауза на выдохе

Регулируемые параметры

Дыхательный объем (Vt) 50-2500 мл

Инспираторное давление 0-80 см вод.ст.

Частота дыхания (f) 1-120 1/мин

Длительность инспираторной паузы (для режимов VCV и SIMV 0-70% от длительности вдоха

Частота дыхания HFVCV 100-250 1/мин

Дыхательный объем для HFVCV 50-500 мл

Концентрация кислорода на вдохе (FiO2) 21-100%

Соотношение вдоха к выдоху (I:E) (кроме HFVCV) 1:9 – 4:1

Уровень PEEP/CPAP 0-50 см вод.ст.

Чувствительность потокового триггера 0,5-10 л/мин

Чувствительность триггера давления -1 – - 10 см вод.ст.

Форма кривой потока на вдохе (в режимах с управляемым объемом) прямоугольная, нисходящая, трапециевидная

Время нарастания давления (в режимах с контролем давления и функцией PS) (Rise Time) 0,02-2 с

Пределы PS 0-50 см вод.ст.

Чувствительность экспираторного триггера (ETS) 5-70% от пикового потока вдоха

Масса тела пациента (m) (для расчета параметров вентиляции) 5-150 кг

Минутная вентиляция для режима ProVent (%MV) 30-300%

Графический мониторинг

Кривая давления дыхательной смеси

Кривая потока дыхательной смеси

Кривая объема дыхательной смеси на вдохе

Капнограмма

Кривая ЭКГ

Фотоплетизмограмма

Петля давление/объем

Петля объем/поток

Петля поток/давление

Петля объем/PeCO2

Мониторинг внешнего дыхания

Пиковое давление на вдохе (Ppic) см вод.ст.

Давление плато (Pplato) (в режимах с контролем по объему) см вод.ст.

Минимальное давление (Pmin) см вод.ст.

Среднее давление в дыхательных путях (Pmean) см вод.ст.

PEEP/CPAP см вод.ст.

AutoPEEP см вод.ст.

Внутрипищеводное давление (Pes) см вод.ст.

Внутритрахеальное давление (Ptr) см вод.ст.

Окклюзионное давление (P0,1) см вод.ст.

Минутный объем дыхания (MVexp) л/мин

Минутный объем дыхания (MVexp) л/мин

Минутная альвеолярная вентиляция (Vtalv/min) л/мин

Дыхательный объем вдоха (Vti) мл

Дыхательный объем выдоха (Vte) мл

Альвеолярный дыхательный объем (Vtalv) мл

Объем анатомического мертвого пространства (Vds) мл

Объем выдыхаемого углекислого газа (VeCO2) мл

Частота дыхания (f total) 1/мин

Частота спонтанного дыхания (f spont) 1/мин

Соотношение длительности вдоха к длительности выдоха (I:E) -

Длительность вдоха Tinsp с

Длительность выдоха (Texp) с

Концентрация кислорода на вдохе (FiO2) %

Инспираторный пиковый поток (Flow insp) л/мин

Экспираторный пиковый поток (Flow exp) л/мин

Сопротивление дыхательных путей на вдохе (Rinsp) см вод.ст./л/с

Сопротивление дыхательных путей на выдохе (Rexp) см. вод. ст./л/с

RCexp c

Комплайнс статический (Cstat) мл/см вод.ст.

Объем утечки (Mvleak) %

Работа дыхания (WOB) Дж/л

Индекс поверхностного дыхания (f/Vt)(option) 1/мл*мин

Дополнительные каналы мониторинга

SpO2

Диапазон измерений: 0-100%

Пределы погрешности измерений ± 2% (70 - 100%)

± 3% (40 - 70%)

Частота пульса 20-300 уд/мин

Пределы погрешности измерений ± 1 уд/мин

ЭКГ

Отведения I, II, III, aVR, aVL, aVF, V (с 5-ти электродным кабелем)

I, II, III, aVR, aVL, aVF, V1-V6 (с 10-ти электродным кабелем)

Скорость развертки 6,25; 12,5; 25 и 50 мм/с

Чувствительность 5; 10; 20 мм/мВ

Защита от импульсов дефибриллятора и коагулятора. Определение водителя ритма, анализ аритмий и смещения ST-сегмента

Артериальное давление крови (неинвазивный метод)

Метод осциллометрический

Диапазон измерений 0-300 мм рт ст.

Пределы погрешности измерений ± 2 мм рт ст.

Режим работы ручной, автоматический, непрерывный, «пункция вены»

СО2 (в основном и боковом потоках)

Метод ИК-спектроскопия

Пределы измерений: 0 – 150 1/мин

Диапазон измерений 0-150 мм рт ст.

Пределы погрешности измерений ± 2 мм рт ст. в диапазоне 0–40 мм рт ст.

Тревоги мониторинга внешнего дыхания

Давление в дыхательном контуре (Pmin/Pmax) Верхний предел 5-120 см вод.ст.

Нижний предел 4-119 см вод.ст.

Минутная вентиляция Верхний предел 1,1-80 л/мин

Нижний предел 1-79 л/мин

Дыхательный объем выдоха Верхний предел 150-2500 мл/мин

Нижний предел 50-2400 мл/мин

Время апноэ 10-60 с

FiO2 Верхний предел 22-100%

Нижний предел 21-99%

Частота дыхания Верхний предел 2-130 л/мин

Нижний предел 1-129 л/мин

Утечка 5-95%

Воздушная ловушка (Air Trapping) 1-10 л/мин

Тревоги дополнительных каналов мониторинга

ЧСС Верхний предел 35 – 250 1/мин

Нижний предел 30 – 245 1/мин

Отклонение ST сегмента 0-2 мВ

SpO2 Верхний предел 51 – 100%

Нижний предел 50 – 99%

НиАД Верхний предел систолического давления 5 – 320 мм рт ст.

Нижний предел систолического давления 0 – 315 мм рт ст.

Верхний предел диастолического давления 5 – 320 мм рт ст

Нижний предел диастолического давления 0 – 315 мм рт ст.

PetCO2 Верхний предел 5 мм рт ст. - 100 мм рт ст.

Нижний предел 0 мм рт ст. 99 мм рт ст.

Аритмии Определение более 20 видов аритмий

Специальные тревоги

Разгерметизация контура

Окклюзия

Снижение давления кислорода или воздуха на входе

Отсутствие электропитания от основного источника

Низкий заряд резервных батарей электропитания

Неисправность датчика потока

Неисправность канала измерения давления

Энергонезависимая память

Тренды 72 часа всех мониторируемых показателей

Журнал событий Фиксация 1000 событий (тревожные ситуации, изменение настроек аппарата)

Запись Сохранение отрезков кривых в памяти прибора

Цифровые выходы

Ethernet (option)

Электропитание От сети переменного тока 110-220 В, 50-60 Гц

От встроенной батареи 12 В

Давление входящих газов (кислород, воздух) 2-6,5 бар

Данные о рабочих характеристиках

Максимальный поток на вдохе 200 л/мин

Предохранительный клапан 100 см вод.ст.

Габариты аппарата

Дисплей Диагональ 15"

Тип: цветной, TFT, повышенной яркости с функцией «touch screen»

Разрешение: 1024х768 точек

Основной блок

Габариты 600х500х530

Вес 15 кг.

Назначение оборудования — Аппарат искусственной вентиляции легких ЮВЕНТ-А
