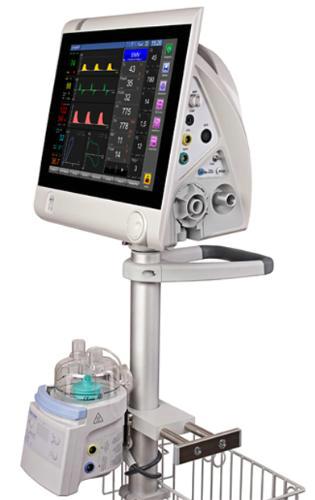

Аппарат искусственной вентиляции легких ЮВЕНТ-Т

Аппарат искусственной вентиляции легких ЮВЕНТ-Т

Аппарат искусственной вентиляции легких ЮВЕНТ-Т предназначен для проведения респираторной поддержки у взрослых и детей на любом из этапов интенсивной терапии в любых клинических ситуациях.

ЮВЕНТ-Т объединяет в одном аппарате расширенные функциональные возможности для высокоэффективной респираторной поддержки, непрерывного мониторинга состояния пациента, мониторинга респираторной механики.

Подобное сочетание свойств дает врачу уникальные возможности для оценки адекватности респираторной поддержки и состояния пациента при проведении интенсивной терапии.

В аппарате ЮВЕНТ-Т используется внутренний генератор потока (турбина), благодаря которому возможна работа без сжатого воздуха и при подаче кислорода низкого давления. При этом ЮВЕНТ-Т работает бесшумно, поддерживая комфортные условия для медперсонала и пациентов.

В аппарате ЮВЕНТ-Т реализованы стандартные и наиболее современные режимы вентиляции:

- режимы с контролем по объему

- режимы с контролем по давлению

- синхронизированная перемежающаяся принудительная вентиляция легких

- вентиляция с поддержкой давлением

«интеллектуальные» режимы вентиляции:

- режимы с двойным контролем давления и дыхательного объема

- адаптивные режимы вентиляции, основанные на принципах обратной связи.

Возможности

Аппарат ЮВЕНТ-Тпозволяет хранить мониторируемые данные в энергонезависимой памяти прибора с возможностью их передачи на центральную станцию, а также содержит журнал событий, в котором отображаются все изменения параметров вентиляции и возникшие тревоги.

Безопасность пациента обеспечивают чувствительные измерительные датчики, система тревожной сигнализации, сетевой интерфейс, встроенный блок аккумуляторных батарей.

Функция «touch screen» и удобное меню делают процесс настройки интуитивно понятным.

Основные преимущества аппарата ЮВЕНТ-Т:

- автономность

- качественная вентиляция легких

- расширенный мониторинг

- монитор пациента в стандартной комплектации

- интеграция во внутрибольничную сеть.

Аппарат искусственной вентиляции легких ЮВЕНТ-Т Технические характеристики

Режимы вентиляции

VCV(S) Вентиляция с управлением по объему (принудительная или синхронизированная)

PCV(S) Вентиляция с управлением по давлению (принудительная или синхронизированная)

SIMV Синхронизированная перемежающаяся принудительная вентиляция с управлением по объему

P-SIMV Синхронизированная перемежающаяся принудительная вентиляция с управлением по давлению

BIPPV/APRV Двухфазная вентиляция c управлением по давлению

CPAP Спонтанное дыхание на фоне постоянного положительного давления в дыхательных путях

NIV Неинвазивная вентиляция

PS Поддержка давлением в режимах SIMV, P-SIMV, BIPPV, CPAP, NIV

HFVCV Объемная высокочастотная вентиляция

PCVT Режим с управлением по давлению и целевым объемом

AdVent Адаптивная вентиляция

Специальные функции

Небулайзер

Экстренная подача О2

Режим ожидания «stand by»

Функция «sigh»

Вентиляция апноэ для режимов SIMV, P-SIMV, CPAP, BiPPV, NIV

Компенсация сопротивления интубационной трубки

Пауза на вдохе

Пауза на выдохе

Регулируемые параметры

Дыхательный объем (Vt) (кроме HFVCV) 20-2500 мл

Инспираторное давление 0-80 см вод.ст.

Частота дыхания (f) 1-120 1/мин

Длительность инспираторной паузы (для режимов VCV и SIMV) 0-70% от длительности вдоха

Частота дыхания HFVCV 100-250 1/мин

Дыхательный объем для HFVCV 50-500 мл

Концентрация кислорода на вдохе (FiO2) 21-100%

Соотношение вдоха к выдоху (I:E) (кроме HFVCV)

1:9 – 4:1

Соотношение вдоха к выдоху для HFVCV 1:4 – 4:1

Уровень PEEP/CPAP 0-50 см вод.ст.

Чувствительность потокового триггера 0,5-10 л/мин

Чувствительность триггера давления -1 – -10 см вод.ст.

Форма кривой потока на вдохе (в режимах с управлением по объему)

прямоугольная, нисходящая, трапециевидная

Время нарастания давления для режимов с

Управлением по давлению (Rise Time) 0,02 – 2 с

Пределы PS 0-50 см вод.ст.

Чувствительность экспираторного триггера (ETS)

5-70% от пикового потока вдоха

Масса тела пациента (m)

(для расчета параметров вентиляции) 5-150 кг

Минутная вентиляция для режима ProVent (%MV)

30-300%

Графический мониторинг

Кривая давления дыхательной смеси

Кривая потока дыхательной смеси

Кривая объема дыхательной смеси на вдохе

Капнограмма

Кривая ЭКГ

Фотоплетизмограмма

Петля давление/объем

Петля объем/поток

Петля поток/давление

Петля объем/PeCO2

Мониторинг внешнего дыхания

Пиковое давление на вдохе (Ppeak) см вод.ст.

Давление плато (Pplato) (в режимах с контролем по объему) см вод.ст.

Минимальное давление (Pmin) см вод.ст.

Среднее давление в дыхательных путях (Pmean) см вод.ст.

PEEP/CPAP см вод.ст.

AutoPEEP см вод.ст.

Внутрипищеводное давление (Pes) см вод.ст.

Внутритрахеальное давление (Ptr) см вод.ст.

Окклюзионное давление (P0,1) см вод.ст.

Минутный объем дыхания (MVexp) л/мин

Минутная альвеолярная вентиляция (Vtalv/min)

л/мин

Дыхательный объем вдоха (Vti) мл

Дыхательный объем выдоха (Vte) мл

Альвеолярный дыхательный объем (Vtalv) мл

Объем анатомического мертвого пространства (Vds)

мл

Объем выдыхаемого углекислого газа (VeCO2) мл

Частота дыхания (f total) 1/мин

Частота спонтанного дыхания (f spont) 1/мин

Соотношение длительности вдоха к длительности выдоха (I:E) -

Длительность вдоха (Tinsp) с

Длительность выдоха (Texp) с

Концентрация кислорода на вдохе (FiO2) %

Инспираторный пиковый поток (Flow insp) л/мин

Экспираторный пиковый поток (Flow exp) л/мин

Сопротивление дыхательных путей на вдохе (Rinsp)

см вод.ст./л/с

Сопротивление дыхательных путей на выдохе (Rexp)

см вод.ст./л/с

RCexp c

Комплайнс статический (Cstat) мл/см вод.ст.

Объем утечки (Mvleak) %

Работа дыхания (WOB) Дж/л

Индекс поверхностного дыхания (f/Vt) 1/мл*мин

Дополнительные каналы мониторинга

SpO2

Диапазон измерений: 0-100%

Пределы

погрешности измерений: ± 2% (70 - 100%)

± 3% (40 - 70%)

Частота пульса: 20-300 уд/мин

Пределы погрешности измерений: ± 1 уд/мин

ЭКГ Отведения: I, II, III, aVR, aVL, aVF, V (с 5-ти электродным кабелем)

I, II, III, aVR, aVL, aVF, V1-V6 (с 10-ти электродным кабелем)

Скорость развертки: 6,25; 12,5; 25 и 50 мм/с

Чувствительность: 5; 10; 20 мм/мВ

Защита от импульсов дефибриллятора и коагулятора. Определение водителя ритма, анализ аритмий и смещения ST-сегмента

Артериальное давление крови (неинвазивный метод)

Метод: осциллометрический

Диапазон измерений: 0-300мм.рт.ст

Пределыпогрешности измерений: ± 2 мм.рт.ст

Режим работы: ручной, автоматический, непрерывный, «пункция вены»

СО2 (в основном потоке)

Метод: ИК-спектроскопия

Диапазон измерений: 0-150 мм рт.ст.

Пределы

погрешности измерений: ± 2 мм рт.ст. в диапазоне 0–40 мм рт.ст.

Тревоги мониторинга внешнего дыхания

Давление в дыхательном контуре (Pmin/Pmax)

Верхний предел: 5-120 см вод.ст.

Нижний предел: 4-119 см вод.ст.

Минутная вентиляция (MV)Верхний предел: 1,1-80 л/мин

Нижний предел: 1,0-79 л/мин

Дыхательный объем выдоха (Vte)

Верхний предел: 150-2500 мл

Нижний предел: 50-2400 мл

Время апноэ (Apnea time) 10-60 с

FiO2

Верхний предел: 22-100%

Нижний предел: 21-99%

Частота дыхания (ftotal)

Верхний предел: 2-130 л/мин

Нижний предел: 1-129 л/мин

Утечка (MVleak) 5-95%

Воздушная ловушка (Air Trapping) 1-10 л/мин

Тревоги дополнительных каналов мониторинга

ЧСС

Верхний предел: 35 – 250 1/мин

Нижний предел: 30 – 25 1/мин

Отклонение ST сегмента0-2 мВ

SpO2

Верхний предел: 51 – 100%

Нижний предел: 50 – 99%

НиАД

Верхний предел систолического давления: 5 – 320 мм рт.ст.

Нижний предел систолического давления: 0 – 315 мм рт.ст.

Верхний предел диастолического давления: 5 – 320 мм рт.ст.

Нижний предел диастолического давления: 0 – 315 мм рт.ст.

PetCO2 Верхний предел: 1 мм рт.ст. - 100 мм рт.ст.

Нижний предел: 0 мм рт.ст. 99 мм.рт.ст

Аритмии

Определение более 20 видов аритмий

Специальные тревоги

Разгерметизация контура

Окклюзия

Снижение давления кислорода или воздуха на входе

Отсутствие электропитания от основного источника

Низкий заряд резервных батарей электропитания

Неисправность датчика потока

Неисправность канала измерения давления

Энергонезависимая память

Тренды 72 часа всех мониторируемых показателей

Журнал событий

Фиксация 1000 событий (тревожные ситуации, изменение настроек аппарата)

Запись Сохранение отрезков кривых в памяти прибора

Цифровые выходы Ethernet

Электропитание

От сети переменного тока 110-220 В, 50-60 Гц

От встроенной батареи 11,1 В

Газоснабжение

Давление кислорода на входе 2-6 бар – коннектор высокого давления

до 1 бар – коннектор низкого давления

Данные о рабочих характеристиках

Максимальный поток

на вдохе 200 л/мин

Предохранительный клапан 100 см вод.ст.

Габариты аппарата

Дисплей

Диагональ 15"

Тип: цветной, TFT, повышенной яркости с функцией «touch screen»

Разрешение: 1024х768 точек

Основной блок

Габариты 600х500х530

Масса 15 кг.
