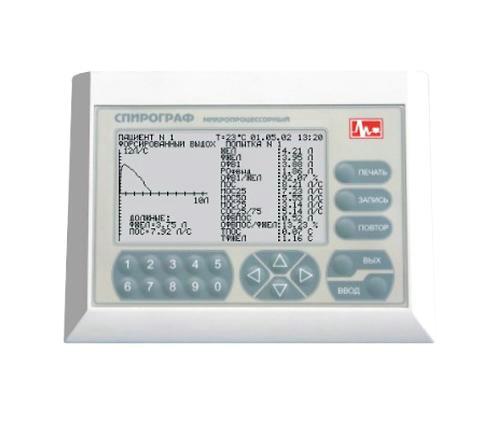

Спирограф микропроцессорный СМП-21/01-Р-Д

Спирограф микропроцессорный СМП-21/01-Р-Д

Спирограф обеспечивает

- измерение 26 показателей вентиляционной функции легких на вдохе и выдохе;

- отображение результатов на графическом ЖКИ дисплее

- вывод протокола обследования через USB интерфейс на лазерный принтер;

- автоматический расчет индивидуальных норм пациента, формирование предварительного заключения;

- хранение данных 30 пациентов в энергонезависимой памяти;

- возможность проведения ингаляционных проб;

- возможность применения, как в стационарных, так и в амбулаторных условиях;

- возможность подключения к персональному компьютеру для использования в качестве компьютерного спирографа.

Измеряемые и расчитываемые показатели внешнего дыхания:

При спокойном вдохе

ЖЕЛ - жизненная емкость легких;

РОвд - резервный объем вдоха;

РОвыд – резервный объем выдоха;

ДО – дыхательный объем;

Евд – емкость вдоха - сумма ДО и РОвд.

При форсированном выдохе

ФЖЕЛ — объем форсированного выдоха;

ОФВ1 — объем форсированного выдоха за первую секунду;

ОФВ1/ЖЕЛ% — индекс Тиффно;

ПОС – пиковая объемная скорость;

МОС25 — мгновенная объемная скорость в момент выдоха 25% объема;

МОС50 — мгновенная объемная скорость в момент выдоха 50% объема;

МОС75 — мгновенная объемная скорость в момент выдоха 75% объема;

СОС25-75 — средняя объемная скорость на отрезке от 25% до 75% объема;

ОФВ ПОС— объем форсированного выдоха до достижения пиковой объемной скорости;

ОФВПОС/ФЖЕЛ – отношение ОФВПОС к ФЖЕЛ

Тфжел — время форсированного выдоха;

ТПОС – время достижения ПОС;

РОф выдоха – резервный объем форсированного выдоха;

РОф вдоха - резервный объем форсированного вдоха;

ОФВ0,5 – объем форсированного выдоха за первые 0,5сек.

При измерении минутного объема дыхания

ДО — средний объем воздуха, проходящий через легкие за один цикл вдоха выдоха;

ЧД — средняя частота дыхания;

МОД — минутный объем дыхания (определяется как ДО х ЧД);

ОМОД - отклонение от должного объема дыхания;

ДМОД – должный минутный объем дыхания;

ИМОД – индекс отклонения МОД.

При тесте максимальной вентиляции легких

ДОмвл — максимальный объем воздуха проходящий через легкие за один цикл вдоха- выдоха;

ЧДмвл — частота дыхания при МВЛ (считается по периоду максимального вдоха-выдоха);

МВЛ — ДОмвл х ЧДмвл.

Спирограф микропроцессорный СМП-21/01-Р-Д Технические характеристики

- Диапазон измерения скорости потока воздуха: от минус 10 до плюс 13,8 л/сек

- Диапазон измерения объема: от 0 до 10 литорв

- Дисплей монохромный жидкокристаллический: размер экрана 113х63 мм

- разрешение 240х128 точек

- Напряжение питания: 220 В, 50 Гц

- Габаритные размеры: 200х150х63 мм

- Вес: 1,5 кг (без шприца и принтера).

Спирограф микропроцессорный СМП-21/01-Р-Д Комплект поставки

- спирограф,

- датчик спирографа,

- принтер,

- мундштуки (5 шт.),

- зажим для носа,

- шнур сетевой,

- калибровочный шприц 3 л,

- шнур витой для датчика,

- руководство по эксплуатации.
