Планшетный ультразвуковой сканер РACKAH ЭТС-Д-05ВT

Планшетный ультразвуковой сканер РACKAH ЭТС-Д-05ВT

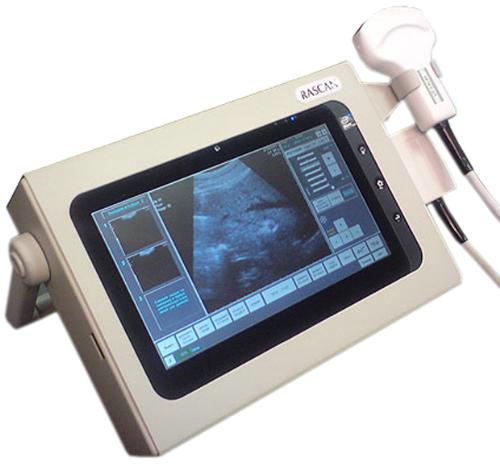

Планшетный ультразвуковой сканер РACKAH ЭТС-Д-05ВT - предназначен для работы в ветеринарии на выездах и в полевых условиях, на дому, на фермах, в стойлах и конюшнях. УЗ сканер Раскан ЭТС-Д-05ЕТ выполнен в брызгозащитном исполнении с сенсорным экраном. По своим техническим характеристикам и диагностическим возможностям не уступает стационарной версии прибора с электронным сканированием. Прибор состоит из компактного ультразвукового блока и планшетного компьютера, которые смонтированы в едином корпусе. Автономное питание портативного сканера позволяет проводить ультразвуковые исследования в течение 3-х часов и более. При работе от сети производится подзарядка аккумуляторов ультразвукового блока и планшета от общего сетевого адаптера.

Портативный сканер ЭТС-Д-05ЕТ формирует ультразвуковое изображение высокой четкости с разрешением 256 лучей.

Прибор оснащается мультичастотными конвексными, линейными и микроконвексными 128-элементными датчиками.

Удобный и простой интерфейс с крупными кнопками на тактильном экране позволяет легко управлять работой сканера.

Сканер обеспечивает измерение расстояния, площади, объема, периметра, угла, скорости, временного интервала с неограниченным количеством измерений по одной эхограмме. Имеется набор диагностических ветеринарных вычислений, набор ветеринарных пиктограмм. Распечатка заключений и эхограмм производится на лазерном или струйном принтере. Каждое распечатываемое заключение может содержать до 24-х эхограмм, отобранных в процессе УЗ исследования. Предусмотрена возможность редактирования и создания собственных бланков заключений.

Прибор имеет следующие режимы сканирования: B, 2B, 4B, B+M, режим ZOOM с возможностью выбора масштаба увеличения изображения, сохранение эхограмм в форматах JPEG или DICOM. В приборе реализован режим "Кинопетля" до 1000 кадров, возможен просмотр с различной скоростью, выполнение измерений по любому кадру и сохранение кинопетли на USB-флеш-накопителе в формате *.avi. Функция "Стоп-кадры" позволяет просмотреть все "замороженные" в процессе исследования эхограммы. В этом режиме на экран может быть выведено одновременно от 1 до 16 замороженных кадров. При выборе типа исследования производится автоматическая настройка регулировок прибора. На поле эхограммы отображаются регистрационные данные пациента, текущая дата, рабочая частота, пиктограммы, комментарии, и другая служебная информация.

Наличие ряда регулировок позволяют изменять дифференцированность биологических объектов на эхограмме и детализировать их структуру. Цифровые фильтры снижают шумы и повышают читаемость эхограмм.

Ряд функций и режимов работы прибора имеют память последнего состояния, что упрощает повторное обращение к данной функции или режиму.

При использовании в полевых условиях и в ветеринарии прибор снабжается наплечным ремнем.

Планшетный ультразвуковой сканер РACKAH ЭТС-Д-05ВT Технические характеристики

- Диапазоны частот датчиков 2,5; 3,7; 5,0; 7,5 МГц.

- Разновидности формируемых эхограмм В, 2В, 4B, B+М.

- Увеличение изображения в режимах В, 2В, 4В кратность 2.

- Частота смены кадров не менее 15 Гц.

- Скорость формирования М развертки регулируемая:ююю от 2,5 до 10 см/сек.

- Виды регулировок параметров изображения усиление, ВАРУ, контраст.

- Число зон регулировки усиления по глубине (зон ВАРУ) 7.

- Отображаемая глубина зондирования ступенчатая от 4 до 24 см.

- Фильтр сглаживания изображения уровней 4.

- Межкадровое усреднение эхограмм (корреляция) уровней 4.

- Количество видов характеристик гамма-коррекции 6.

- Число уровней квантования сигнала, отображаемого на экране видеомонитора 256.

- Глубина зондирования на частоте 3,7 МГц в стандартной среде не менее 18 см.

- Разрешающая способность прибора

- на частоте 3,5 МГц в средней части области ультразвукового обзора не хуже: продольная 1,0 мм; поперечная 3,0 мм.

- Протяженность мертвой зоны при приеме эхосигналов не превышает 10 мм.

- Ввод служебной информации регистрационные данные пациента, комментарии.

- Вычисления по медико-диагностическим алгоритмам акушерство, кардиология, урология, щитовидная железа.

- Определение по эхограмме:линейных размеров, периметров, площадей и объемов, гистограмм распределения яркостей по заданной области.

- Кинопетля с последующим просмотром или воспроизведением динамической эхограммы с различными скоростями не менее 500 кадров.

- Сохранение эхограмм в форматах jpg, dcm.

- Подключение стандартного, совместимого с компьютером регистратора изображений (лазерного или струйного принтера).

Вес прибора с датчиком 3,7 кг.

Габариты прибора 350х220х75 мм.

Время работы прибора от внутреннего источника питания не менее 2 часов.

Мощность, потребляемая прибором от сети при номинальном напряжении питания, не превышает 60Вт.
