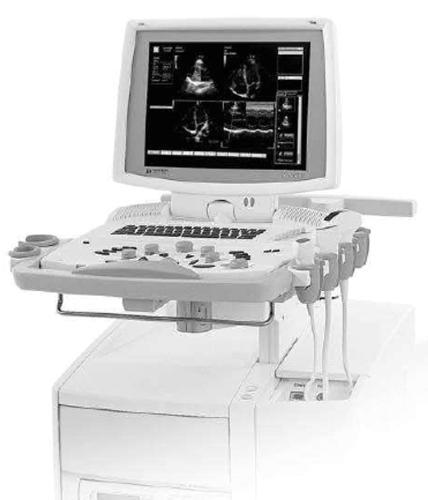

Ультразвуковой сканер IMAGIC Elite (серия SIGMA 5000)

Ультразвуковой сканер IMAGIC Elite (серия SIGMA 5000)

Ультразвуковой сканер IMAGIC Elite - новая полностью цифровая (512 каналов) ультразвуковая система экспертного класса семейства Sigma 5000, построенная на базе открытой и гибкой платформы с использованием передовых технологий и архитектур, которые обеспечивает новый уровень диагностических исследований:

- Открытая и гибкая архитектура на базе персонального компьютера

- Цифровое формирование луча на основе технологии FPGA

- Полностью цифровая, многоканальная обработка сигнала с применением технологии FCI (уменьшение зернистости изображения)

- TriaX и режим 2-ой гармоники (Smart Harmonic) для обеспечения наилучшего качества изображения в B (2D), М и анатомическом М режиме

- Режим АТЕС Pro для подавления помех от тканей и улучшения изображения в режиме Цветного Допплеровского Картирования (CFM) и режиме энергетического Допплера

- Интегрированная Стресс Эхо система

- Режим DFC для получения максимальной чувствительности в режиме Спектрального допплера (CW и PW)

- Передовая эргономика, облегчающая работу за аппаратом

- Интегрированные возможности коммуникации: TCP/IP – DICOM 3.0

- iCFM (intellectual CFM) - Современная технология, позволяющая увеличить частоту кадров и получить более высокое цветовое разрешение и чувствительность в режиме Цветного Допплеровского Картирования (CFM)

- Полный пакет программ для кардиологии и исследования сосудов (включающий автоматический расчет PISA), акушерства/гинекологии, урологии, абдоминальных исследований и поверхностных структур

- Многофункциональные области применения: Взрослая и детская кардиология, включая трансэзофагальные исселования, Абдоминальные исследования, Периферические сосуды и Транскраниальные исследования, Акушерство и Гинекология, Урология и Проктология, Поверхностные структуры, Педиатрия и др.

Ультразвуковой сканер IMAGIC Elite (серия SIGMA 5000) Технические характеристики

Области применения

- Кардиология, включая трансэзофагальные (через пищеводные) исследования

- Транскраниальные исследования

- Периферические сосуды

- Абдоминальные исследования

- Акушерство и гинекология

- Урология и проктология

- Молочная железа

- Поверхностные структуры

- Скелетные мышцы, связки, суставы

- Эндокринология

- Педиатрия

- Ангиология

Методы сканирования

- Электронное секторно-фазированное сканирование

- Электронное конвексное / микроконвексное сканирование

- Электронное линейное сканирование

- Допплеровские карандашные датчики

Режимы визуализации

- B-режим (2D)

- Псевдоколоризация в В-режиме

- Режим 2-й гармоники (Smart Harmonic)

- Режим HPRF

- М-режим

- Псевдоколоризация в M-режиме

- Анатомический М-режим (доп. опция)

- Спектральный Допплер (непрерывный (CW) и импульсный (PW))

- Цветной Допплер (цветное картирование кровотока (CFM))

- Энергетический Допплер (PDI)

- Режим Тканевого Допплера (TDI) - доп. опция

- Режим Стресс Эхо - дополнительная опция

Комбинированные режимы

- Два В-изображения на одном экране (в режиме исследования и заморозки)

- В + CFM (двойное изображение)

- В + DTI (двойное изображение)

- В + M

- Два CFM-изображения на одном экране (в режиме исследования и заморозки)

- Дуплекс: B + M, B + PW/CW, B + CFM, B + PDI, B + TDI, CFM + PW/CW

- Псевдо-триплексный режим

- Триплекс: B + CFM + PW/CW, B + PDI + PW, B + TDI + PW/CW, B + TDI + M, B + CFM + M

Разъёмы для подключения датчиков

- 4 активных порта для подключения электронных датчиков (3 активных порта в стандартной конфигурации + 4-й активный порт - доп. опция)

- 2 активный порт для подключения карандашных датчиков

Архитектура системы

- Цифровое формирование луча

- Многолучевая, полностью цифровая обработки сигнала

- Специальный модуль для формирования луча в CW режиме

- Технология XFOC (Фокусировка изображения на уровня пикселя)

- Архитектура на базе ПК с операционной системой Linux

- Модульная концепция построения системы

Клавиатура

П- оворачиваемая на 140º по горизонтали клавиатура

- Подсвечиваемые снизу кнопки, органы управления и алфавитно-цифровые клавиши

- Трекбол, аналогичный по функциям Мыши в ПК (трекбол, правая и левая кнопки, колесо прокрутки)

- Электромеханическая регулировка по вертикали высота клавиатуры

- Минимальное нажатие клавиш для каждой операции

- Иконки для многоязычной совместимости

Частота кадров

- До 800 кадр/сек в В-режиме

- До 90 кадр/сек в CFM-режиме

Оттенки Серого и Цвета

- 256 градаций серого

- 256 градаций цвета

Экран дисплея

- 15" ЖК дисплей с активной матрицей

- разрешающая способность дисплея: 1024 x 768 пикселей

- Откидной и вращаемый по горизонтали дисплей

Экранная информация

- Перемещение по экрану монитора аналогично ПК

- Иерархические подменю для оптимизации работы на аппарате

- Поле идентификации пациента, включающее: имя пациента, название клиники, время и дату

- Поле технических данных со всеми соответствующими параметрами

- Поле измерений, отображающее последние десять результатов измерений

- Индикатор рабочей полосы частот датчика

- Отображение кривой ЭКГ на экране дисплея в реальном времени

- ЧСС

- Индикатор режима стоп-кадра (заморозки)

- Индикатор памяти кино-петли

- Позиция и размер зоны интереса CFM

- Индикатор ориентации изображения

- Более 42 маркеров тела

- Курсоры в M-режиме и режиме Допплера

- Эскизы изображений для архивирования

- Индикация канала биопсии

- Информационный дисплей установок пользователя

Установки

- Предустановки, запрограммированные производителем для каждого типа датчика и области исследования, для оптимизации качества изображения

- Установки пользователя.

Назначение оборудования — Ультразвуковой сканер IMAGIC Elite (серия SIGMA 5000)
