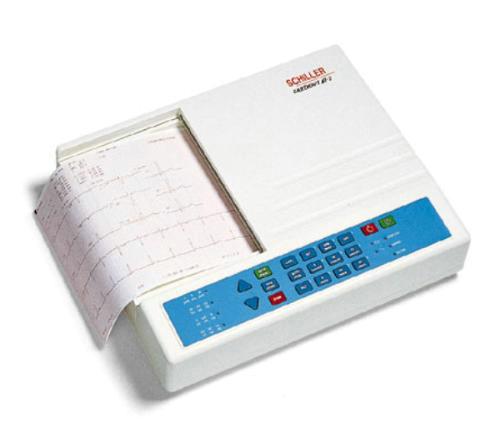

Электрокардиограф Schiller CARDIOVIT AT-2S

Электрокардиограф CARDIOVIT AT-2S

Электрокардиограф CARDIOVIT AT-2S с программой анализа "С", 400 Х 100 Х 300 мм

Вес около 4,8 кг.

Номинальное напряжение 115/230 В (переменный ток), 50/60 Гц

Потребляемая мощность: максимум 28 Вт

Встроенные аккумуляторы;

Время зарядки батарей: 15 часов при полностью разряженном аккумуляторе (3 часа до 60% заряда);

Емкость батарей: 6 часов работы с функцией печати

Эластичные клавиши;

Индикация: питание от сети или батарей, низкий заряд батарей;

Отсутствие бумаги или неправильная заправка;

Состояние фильтра (вкл/выкл); Нарушение контакта с электродом

Полностью изолирован и защищен от дефибрилляционного напряжения (только с кабелем пациента фирмы SCHILLER);

Ток утечки: < 5мкA

Одновременная, синхронная регистрация сигнала от всех 9 активных электродов (=12 стандартным отведениям);

Частота дискретизации: 1000 Гц; Цифровое разрешение: 5мВ;

Динамический диапазон: ± 10мВ (переменный ток);

Максимальный потенциал электрода: ± 300мВ (постоянный ток);

Постоянная времени: > 3,2 сек; Полоса пропускания: от 0,05 до 150 Гц (-3 дБ);

Подавление синфазной помехи: > 90 дБ; Входной импеданс: >10 МОм;

Определение пейсмейкера: ± 2мВ при длительности ± 0,1 мс

Миографический фильтр: 25 Гц (40 дБ/дек) или 35 Гц (20 дБ/дек), программируемый;

Линейный частотный фильтр: цифровой адаптивный для 50 или 60 Гц синусоидальных помех

SSF сглаживающий фильтр: для подавления высокочастотных помех (не оказывает влияния на QRS комплексы);

SBS фильтр - стабилизатор: для подавления дрейфа изолинии (не оказывает влияния на измеряемые значения)

Стандартные/ Кабрера

Скорость подачи: 5/ 25/ 50 мм/с (ручная подача);

Характеристики: термочувствительная, Z-образно сложенная (формат А4),

перфорирована постранично, длина: 60 м

Термочувствительная головка высокого разрешения;

8 точек на мм (амплитудная ось); 40 точек на мм (временная ось), при скорости 25 мм/ сек

5/ 10/ 20 мм/мВ - ручная и автоматическая установка

Перечень данных ЭКГ;

С программой "М" - результаты измерения ЭКГ: интервалы, амплитуды, электрические оси,усредненные комплексы со вспомогательными маркерами измерения;

С программой "С" - возможности версии "М" плюс интерпретация ЭКГ

6 каналов:

расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически

Шестиканальное представление 12 синхронно зарегистрированных стандартных отведений

на одной странице 210 х 297 мм (формат А4) с возможностью изменения представления кривых

Класс безопасности: CF по стандарту IEC 601-1 и IEC 601-2-25;

Класс защиты: I по классификации IEC 601-1 (со встроенным источником питания); IIa по RL 93-42-EEC, СЕ-0124;

Подтверждение: CE согласно 93/42/EEC

Диапазон рабочих температур: от 10 до 40ºС; Температура хранения: от 10 до +50ºС;

Относительная влажность: 25 - 95% (без конденсации);

Атмосферное давление: от 700 до 1060 кПа

Базовый прибор для измерения ЭКГ покоя по 12 синхронно регистрируемым отведениям и определения пейсмейкера

10-проводной кабель пациента; 500 одноразовых электродов с переходниками;

Регистрирующая бумага; 1 руководство пользователя (на русском языке)

Программа "С" измерения и интерпретации ЭКГ покоя и нагрузки SCHILLER позволяет проводить измерения по 12 стандартным отведениям:

Измерение и усреднение комплексов, установка маркеров измерения;

Построение детальных результирующих таблиц;

Регистрация измеренных величин производится нажатием одной клавиши;

Дифференцированная интерпретация результатов для детей и взрослых за короткое время

Более тысячи различных вариантов интерпретации, позволяющих специалисту максимально точно оценить результаты измерений.

Программа интерпретации SCHILLER для детей рассчитывает данные, основываясь на возрастных параметрах. Так как расположение и размеры сердца детей меняются, начиная с первого дня жизни, программа пересматривает значения, используемые для интерпретации ЭКГ. Программа определяет тринадцать различных возрастных групп, которые используются при генерации интерпретационных сообщений:

Первые 24 часа жизни новорожденного

1 - 2 дня

3 - 6 дней

7 - 30 дней

1 - 2 месяца

3 - 5 месяцев

6 - 11 месяцев

1 - 2 года

3 - 4 года

5 - 7 лет

8 - 11 лет

12 - 17 лет

взрослые

Программа позволяет определять следующие основные виды нарушений ЭКГ у детей:

Оценка гипертрофии и расширения полостей

Аритмия

Нарушения внутрижелудочковой проводимости

Синдром Вольфа-Паркинсона-Уайта

Программное обеспечение предназначено для приборов серии CARDIOVIT: AT-2plus, AT-3, AT-4, AT-5, AT-6, AT-10, AT-60, CS-200 и доступно на русском языке;

AT-1 и AT-2 поддерживают интерпретацию только для взрослых.

Назначение оборудования — Электрокардиограф Schiller CARDIOVIT AT-2S
