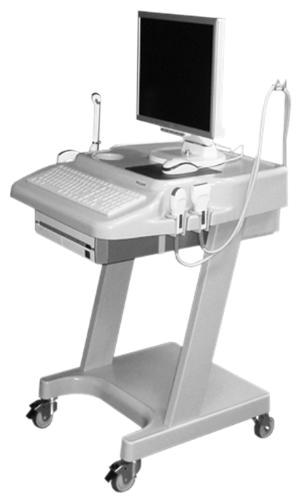

Стационарный ультразвуковой сканер РACKAH ЭТС-Д-05

Стационарный ультразвуковой сканер РACKAH ЭТС-Д-05
Стационарный ультразвуковой сканер РACKAH ЭТС-Д-05 формирует ультразвуковое изображение высокой четкости с разрешением 256 цифровых лучей. Прибор оснащается мультичастотными конвексными, линейными и микроконвексными 128-элементными датчиками.
В приборе реализован режим импульсноволнового (PW) допплера с набором диагностических допплеровских вычислений, имеется фильтр пульсации стенок сосуда, синхронное воспроизведение доплеровского звука в режиме кинопетли. Удобный и простой интерфейс снабжен символами-подсказками назначений управляющих клавиш, что существенно облегчает управление режимами и регулировками прибора.
Прибор обеспечивает измерение расстояния, площади, объема, периметра, угла, скорости, градиента давления, временного интервала и др. с неограниченным количеством измерений по одной эхограмме. Имеется набор диагностических вычислений по кардиологии, акушерству, урологии, щитовидной железе с автоматическим переносом результатов вычислений в бланк заключения. Распечатка заключений и эхограмм производится на лазерном принтере. Предусмотрена возможность редактирования и создания собственных бланков исследований. Имеется режим архивации заключений и эхограмм в базе данных с возможностью поиска и сортировки.
Введены дополнительные режимы работы: 4В - четыре эхограммы одновременно, режим ZOOM с возможностью выбора масштаба увеличения изображения.
В приборе реализован режим "Кинопетля" до 1000 кадров, возможен замедленный просмотр с различной скоростью, выполнение измерений по любому кадру и сохранение кинопетли на CD диске в формате *.avi. Функция "Стоп-кадры" позволяет сохранить все "замороженные" в данном исследовании изображения. На экран монитора может быть одновременно выведено от 1 до 16 замороженных кадров.
Производится автоматическая настройка регулировок прибора при выборе типа обследования и используемого датчика.
Прибор позволяет вводить регистрационные данные пациента, текущую дату, более 30 пиктограмм, возможны комментарии на поле эхограмм.
Наличие ряда регулировок и цифровых алгоритмов обработки эхограмм, позволяют изменять дифференцированность биологических объектов на эхограмме и детализировать их структуру.
Межкадровое накопление эхосигналов обеспечивает снижение уровня шумов на эхограмме при наблюдении малоподвижных органов.
Ряд функций и режимов работы прибора имеют память последнего состояния, что упрощает повторное обращение к данной функции или режиму.
Стационарный ультразвуковой сканер РACKAH ЭТС-Д-05 Технические характеристики
- Диапазоны частот датчиков 2,5; 3,7; 5,0; 7,5 МГц
- Разновидности формируемых эхограмм В, 2В, 4B, B+М, B+D
- Увеличение изображения в режимах В, 2В, 4В кратность 2
- Частота смены кадров не менее 15 Гц
- Скорость формирования М- и D-разверток регулируемая: от 2,5 до 10 см/сек
- Виды регулировок параметров изображения усиление, ВАРУ, кон-траст
- Число зон регулировки усиления по глубине (зон ВАРУ) 7
- Отображаемая глубина зондирования ступенчатая от 4 до 24 см
- Фильтр сглаживания изображения уровней 4
- Межкадровое усреднение эхограмм (корреляция) уровней 4
- Количество видов характеристик гамма-коррекции 6
- Палитры отображения доплеровского сигнала видов 6
- Число уровней квантования сигнала, отображаемого на экране видеомонитора 256
- Глубина зондирования на частоте 3,7 МГц в стандартной среде не менее 18 см
- Разрешающая способность прибора
- на частоте 3,5 МГц в средней части области ультразвукового обзора не хуже: продольная 1,0 мм; поперечная 3,0 мм
- Протяженность мертвой зоны при приеме эхосигналов не превышает 10 мм
- Размер строба разрешения в режиме В+D 2-10 мм
- Ввод служебной информации регистрационные данные пациента, комментарии
- Вычисления по медико-диагностическим алгоритмам акушерство, кардиология, урология, щитовидная железа
- Определение по эхограмме:линейных размеров, периметров, площадей и объемов, гистограмм распределения яркостей по заданной области
- Кинопетля с последующим просмотром или воспроизведением динамической эхограммы с различными скоростями не менее 500 кадров
- Сохранение эхограмм в форматах jpg, dcm
- Подключение стандартного, совместимого с компьютером регистратора изображений (лазерного или струйного принтера)
ЭНЕРГОПОТРЕБЛЕНИЕ И МАССО-ГАБАРИТНЫЕ ПОКАЗАТЕЛИ
- Мощность, потребляемая прибором от сети (без принтера) при номинальном напряжении питания, не ревышает 100 Вт
- Габаритные размеры прибора не более:
в базовой комлектации с тележкой и монитором 1300х600х700 мм
блока ультразвукового БУ-05 200х600х700 мм.
- Масса блоков прибора не более:
в базовой комлектации с тележкой и монитором 40 кг
в том числе:
блока ультразвукового БУ-05 20 кг
видеомонитора с держателем видеомонитора 4 кг
тележки ТЛ-05С 16 кг.
