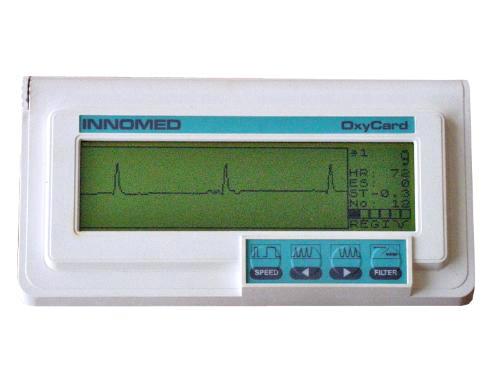

Электрокардиограф с допплером OXYCARD C (Heart Vision)

Электрокардиограф с допплером OXYCARD C (Heart Vision)

ЭКГ аппарат OXYCARD - 1 канальный (по экрану) кардиоскоп с возможностью переноса ЭКГ на ПК для детальной визуализации и архивации.

ЭКГ Аппрат OxyCard это диагностический прибор, который заслуживает того, чтобы находиться в кармане любого врача рядом с фонендоскопом.

Прибор автоматически включается, когда его прикладывают к груди пациента или нажимают на любую кнопку на панели. ЭКГ появится на экране в течение 5 секунд.

Одновременно можно установить датчик пульсоксиметра на пальце пациента, числовая и графическая информация которого появится на экране.

Возможности прибора предоставляют дополнительную помощь - непрерывно производится измерение ST смещения и распознаются экстрасистолы.

ЭКГ прибор полностью автоматизирован. В зависимости от используемых электродов он определяет какие измерения требуются врачу.

После отсоединения электродов данные сохраняются в памяти и их можно переслать в ПК.

В максимальной конфигурации прибор сохраняет данные 200 сеансов. Прибор выключается автоматически через 30 секунд после окончания измерений.

Измерения могут быть произведены с использованием кабеля пациента. Это особенно важно при диагностике нарушении ритма и контроле проведения лекарственной терапии. Параллельная запись данных от пульсоксиметра облегчает описывать случаи гипоксии.

Снятые параметры и кривые могут отображаться па экране ПК, дополнительно поставляемая программа позволяет работать с данными как непосредственно от пациента, так и из памяти.

Модельный ряд

- Модель Oxycard A: без встроенного пульсоксиметра

- Модель Oxycard B: со встроенным пульсокиметром

- Модель Oxykard C: со встроенным допплером.

Электрокардиограф с допплером OXYCARD C (Heart Vision) Особенности

В России данный прибор известен под названием как Innomed Heart Vision.

- Малые габариты и вес 380 грамм

- Вывод графической и текстовой информации на большом ЖК дисплее

- Размер всего 140х35 мм

- Показ пульсовой кривой синхронно с ЭКГ, отображение результата оксиметрии

- Непосредственно измерение ST - смещения

- Распознавание экстрасистол

- Вывод значения ЧСС, сигнал тревоги

- Вывод численного значения насыщения крови кислородом

- Режим монитора

- Возможность подключения к персональному компьютеру

- Кабель пациента на 3 отведения (опция)

- Архивирование электрокардиограмм при помощи программы управления базой данных INNOBASE*.

Электрокардиограф с допплером OXYCARD C (Heart Vision) Технические характеристики

Отведения

- одно биполярное отведение, определяемое местом приложения встроенных электродов прибора

- Скорость развертки на дисплее: 25.50 MM/c + 1%

- Чувствительность: 2.5; 5; 10; 20; мм/мВ± 5%

Жидкокристаллический дисплей

- размеры: 140х35мм, разрешение 64х256 точек

Отображение на экране:

- 1 канал ЭКГ и/или пульсовая кривая

- установка усиления

- измерение ST и вывод результата

- распознавание экстрасистол, аритмии и артефактов и вывод результатов распознавания

- ЧСС символический и числовой, предупреждающий сигнал при ЧСС более 150 уд/мин

- Вывод % кислородного насыщения- индикация пульса в виде полоски

Параметры аналого-цифрового преобразования

- Частота квантования 800 Гц

- Разрешение АЦП 8 бит

ЭКГ усилитель

- 4 точечных встроенных электрода

- Частотный диапазон: 0,05 ... 150 Гц

- Уровень собственных шумен на входе: 30 мкВ

- КОСС: мин. 100 дБ,

- Допуск постоянного напряжения на входе: + 300 мВ

- Входной импеданс: мин. 5 МОм

- Диапазон входного сигнала: + 5 мВ

Точность данных измерений пульоксиметра 0-100%:

- 70 - 100%: ±2% полной шкалы для взрослого при использовании пальцевого датчика

- 70 - 95%: ±3% полной шкалы для новорожденного при использовании неонаталыюго датчика

- 70 - 100%: ±3% полной шкалы для взрослого при использовании рефлективного датчика

- 70 - 100%: ±4% полной шкалы при использовании ушною датчика

Память

- Количество сохраняемых записей: 45 (расширяется до 200)

- Объем памяти в в зависимости oт режима работы

- Запись ЭКГ: всего 9 минут (расширяется до 40)

- Запись пульсоксиметрии: всего 37 минут (расширяется до 166)

- Совместная запись: 7 минут, (расширяется до 33)

Фильтры

- сетевой на 50 Гц (или 60 Гц)

- мышечный и изолинии

Интерфейс - ввод/вывод данных

- изолированный, последовательный порт RS 232

Электропитание

- Источник питания: 3,75 В (3 аккумулятора типа "ААА")

- Потребляемая ток около 170 мА ёмкость батареи

- Емкость аккумулятора 4 часа непрерывной работы с аккумуляторами емкостью 1000 мА/час

Данные но электробезопасности (при подключении к ПК)

- Ток утечки пациента; макс. 10 мкА

- Класс зашиты от прикосновения по МЭК 601-1: I CF

Условия эксплуатации

- Рабочая температура: + 10 ... +40" С

- Температура хранения: -20 ... +55º

Физические характеристики

- Размеры и вес: 195х130х30 мм.

- Масса: 380г (с аккумуляторами).

Назначение оборудования — Электрокардиограф с допплером OXYCARD C (Heart Vision)
