Транскутанный (чрескожный) монитор ТСМ 400

TCM400 - это портативный, многоканальный транскутанный (чрескожный) монитор.

ТСМ400 представляет собой устройство, использующее до шести неинвазивных датчиков, размещаемых на коже пациента, и предназначенное для транскутанного (чрескожного) измерения значений парциального давления кислорода у не подвергаемых газовой анестезии взрослых пациентов.

Транскутанный (чрескожный) монитор TCM400 находит широкое применение в отделениях сосудистой хирургии и оснащении кабинетов "Диабетическая стопа", где позволяет с высокой точностью прогнозировать исход лечения и, в случае необходимости, определять место ампутации.

- Контролирует tcpO2 в крови в пределах от 0 до 2000 мм рт.ст.

- Время измерения по одному каналу (или одновременно по всем каналам) 15-20 мин.

Дополнительно выводимая на экран информация:

- RPI (индекс регионарной перфузии)

- температура электрода

- мощность

- время

- Калибровка - по атмосферному воздуху (содержание О2 - 20,9%).

- Управление - сенсорное.

- Монитор - 6" , цветной, VGA (640x480)

- Совместим с любым компьютером и принтером.

- Операционная система - Windows CE 2.11.

- Полностью переносной - вес 3 кг.

- Монитор и электроды легко дезинфицируются после каждого больного.

- Возможно постепенное оснащение любым количеством каналов - от 1 до 6.

Чрескожные измерения О2 могут быть проведены в пределах от 0 до 2000 мм рт.ст. (0 .. 266,7 кПа).

Система ТСМ400 обеспечивает гибкость мониторинга tcрО2 у пациента одновременным применением до шести электродов (в шести точках).

Основные характеристики системы ТСМ400.

Гибкость системы:

- ТСМ400 является модульной системой, способной работать одновременно с шестью электродами. В любой момент система может быть наращена дополнительно подключаемыми модулями.

Большой контрастный сенсорный экран:

- Цветной сенсорный экран размером 16 см (6,5 дюйма) обеспечивает простоту работы с системой ТСМ400:

- Каждый электродный модуль на экране помечается своим номером и цветом

- На экране одновременно отображаются все шесть значений tcрО2

- Дополнительно выводимая на экран информация:

- RPI (индекс регионарной перфузии, ИРП)

- температура электрода

- мощность

- время

- таймер

Представление данных:

Данные могут быть представлены в виде:

- числовых значений (стандартный вид)

- кривых тренда

- таблицы тренда

Встроенный барометр

- При калибровке системы отображается значение барометрического давления.

Компактность:

- Удобная ручка, располагаемая сверху, позволяет транспортировать и устанавливать прибор в различных местах

Передача данных:

- Данные результатов могут быть распечатаны посредством внешнего принтера

- Данные результатов могут быть также переданы на внешний компьютер через стандартный последовательный порт типа RS232C.

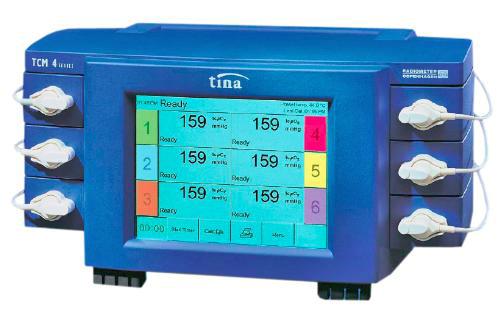

TCM400 Вид спереди

Элементы, расположенные на передней панели монитора TCM400:

- Ручка: Для транспортировки монитора

- Наконечник для трубки: Для подсоединения идущей от TCC3 нейлоновой трубки к калибровочной камере монитора TCM400 с целью проведения калибровки электрода.

- Калибровочная камера

- Место хранения и калибровки электрода

- Сенсорный экран: Обеспечивает управление монитором со стороны оператора

- Электродные модули: Для чрезкожного измерения pO2.

Монитор TCM400 может содержать до 6 электродных модулей - описание вариантов конфигурации см. ниже.

- Фиксатор: Приспособление для фиксации монитора и электродных кабелей.

- Опорная стойка: Для установки монитора в положении с приподнятой передней частью.

Конфигурация электродных модулей:

Монитор TCM400 допускает различные варианты установки электродных модулей (от 1 до 6):

Пример: 6 электродных модулей:

1 4

2 5

3 6

Пример: 4 электродных модуля:

1 3

2 4

Автоматическая нумерация:

При установке каждого модуля/электрода монитор TCM400 автоматически назначает ему номер. Первому номеру слева будет назначен номер 1, и этот электрод всегда будет референтным по отношению у другим электродам при расчете индекса регионарной перфузии (ИРП).

Соответственно, ИРП может быть рассчитан только при наличии модуля в позиции 1.

Пример: 4 электродных модуля:

1 3

2 4

Индекс регионарной перфузии:

Расчет индекса регионарной перфузии (ИРП):

ИРП = tcpO2(другой модуль)/tcpO2(референтный модуль 1).
