Магнито-резонансный томограф MAGFINDER II

Магнито-резонансный томограф MAGFINDER II

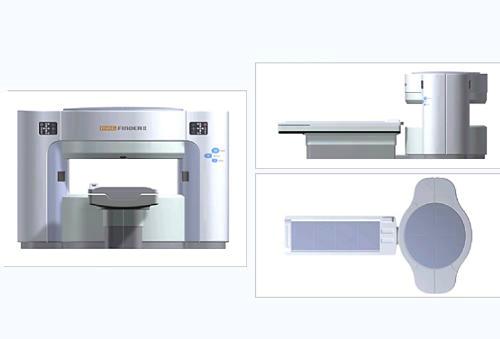

Магнито-резонансный томограф MAGFINDER II - МРТ система открытого типа 0.32 Т, с постоянным магнитом.

Магнито-резонансная томографическая система MAGFINDER II является детально проработанной системой, высокое качество которой гарантируется корпорацией AILAB. Базой для создания новой МРТ системы MAGFINDER II является собственная разработка сканирующего процессора (спектрометра) и катушек с технологией Самсунг производства магнита для систем МРТ. Данная система популярна в мире благодаря оптимальному сочетанию цены/ качества. Стоимость самой системы, а также стоимость ее обслуживания выгодно отличает ее среди конкурентов в данной линейке оборудования. Система энергоэкономична, не требует мощной системы охлаждения. При этом система отвечает современным требованиям high-tech оборудования, имеет в своем арсенале все имеющиеся на сегодняшний день визуализационные возможности оборудования данного класса, а также предлагает новейшие разработки.

Открытая система MAGFINDER II с широкой апертурой обладает многими возможностями для новых клинических применений:

- 0.32 Тесла напряженность поля;

- открытый вертикальный и два колонного типа гентри;

- апертура 42 см;

- стол пациента, перемещаемый в двух и трех измерениях, что позволяет удобно и легко позиционировать пациента;

- размера стола пациента: 2355 мм х 835 мм х 712 мм;

- максимально допустимый вес пациента: 200 кг;

- широкий угол доступа 120º с передней и задней стороны гентри;

- три контрольных панели на двух сторонах передней и задней части гентри.

Новые горизонты в МРТ применении:

AL/VIEW, программное обеспечение для оператора:

- программное обеспечение получения и процессинга изображения нового поколения;

- быстрая реконструкция изображений;

- передовая технология процессинга;

- программное обеспечение на базе персонального компьютера для быстрого проведения модернизаций;

- программа Window 2000/XP;

- DICOM 3.0 интерфейс.

Магнито-резонансный томограф MAGFINDER II Преимущества

Преимущества МРТ системы MAGFINDER II открытого типа:

- экономически эффективная, высокорентабельная;

- минимальные расходы на обслуживание;

- удобная и простая в работе;

- минимальная площадь размещения;

- высокая и эффективная пропускная способность;

- различные клинические исследования;

- широкие возможности для интервенционных процедур и применения в нейрохирургии и онкологии.

Магнито-резонансный томограф MAGFINDER II Катушки

- катушка головы;

- катушка конечностей;

- катушка для запястья;

- катушка для шеи;

- катушка для плеча;

- катушка для тела;

- гибкая катушка;

все катушки ремонтопригодны, что является ноу-хау корпорации AILab.

Магнито-резонансный томограф MAGFINDER II Программные опции

Стандартные программные опции:

- Spin Echo

- Fast Spin Echo (2D/3D)

- Inversion Recovery, Fast-IR;

FLAIR, STIR

Gradient Echo, Fast Gradient Echo (2D/3D)

MR Angiography Package

TOF 2D/3D, MOTSA (Multi Slab), MTC, TONE

MRCP, MRU

EPI, Diffusion Imaging Package

Water-Fat Separation

Fat suppression

Flow Compensation

Image Enhancement package

Measurement matrices: 128 up to 1024.

Магнито-резонансный томограф MAGFINDER II Комплектация

Стандартная комплектация включает:

1. Магнит

- Напряжение поля: вертикальное 0.32 Т

- 1H резонансная частота: 13.5 MHz

- тип: постоянный;

- шиммирование: пассивное компьютерное и механическое шиммирование, автошимирование в процессе предустановки;

- апертура по вертикали : 42 см

- однородность (типичная): 40 см DSV ?3 ppm (Vrms)

- краевое поле X-оси горизонталь: 2.15 мм

Z-оси горизонталь: 1.85 мм

Y-оси горизонталь: 2.50 мм

2. Облицовка гентри - ячеистый стеклопластик

3. Градиентная система (Градиентный усилитель)

- Напряженность поля: 15 mT/m

- Время нарастания градиентов: 500us до максимума

- Slew rate: 40T/m/s

- Максимальная нагрузка: 100%

- Система охлаждения градиентов: воздушное

- встроена в единый кабинет с RF системой и трансформатором, размер кабинета 600 мм х 800 мм х 2000 мм (Ш х Д х В)

4. Радиочастотная система (RF усилитель)

- выходная мощность усилителя: 6 kW peak rms

- диапазон частот приема: 10 ~ 100 kHz

- тип фильтра: селективный мультиканальный, RF filtering type: Selective multi-channels, frequency domain analog

5. РЧ катушки

- Передаточная катушка

-Квадратурная катушка головы

- Квадратурная катушка спины

- Квадратурная катушка плеча

- Квадратурная катушка тела

- Квадратурная катушка конечностей

- Квадратурная катушка руки/запястья

6. Последовательности и программы изображений:

Скан протоколы для всех зон тела на основании таких последовательностей и программ, как:

- Fast Spin Echo (2D/3D): up to 256 echo train length(ETL)

- Gradient Echo and fast spoiled Gradient echo 2D/3D

- Inversion Recovery: FLAIR, STIR

-TOF 2D/3D (Time of Flight): Angiography, 3D Multi-slab

- MTC (Magnetization Transfer Contrast)

- TONE (Tilt Angle Optimized Non-saturated Excitation)

- Traveling saturation band with 2D/3D TOF Angiography

- Single Shot FSE: MRCP, MRU

- Water/Fat Separation

- Echo Planar Imaging

- Diffusion (b-value: 1000), ADC map

7. Программное обеспечение визуализации (AI VIEW):

- Software full package

- Image enhancement package (filtering)

- DICOM 3.0 compatible

- Work list SCU: Query work-lists from server in PACS system

- Store SCU/SCP: Send/Receive DICOM images

- Print SCU: Print images by DICOM network.

Магнито-резонансный томограф MAGFINDER II Площадь размещения

Минимальная площадь размещения:

Комната сканирования:

- стандартная площадь по полу: 27 кв.м. (5 м х 5.5. м);

- минимальная высота по потолку: 2.4 м или выше;

Комната электроники + комната оператора: 15 кв. м (5 м х 3 м).
