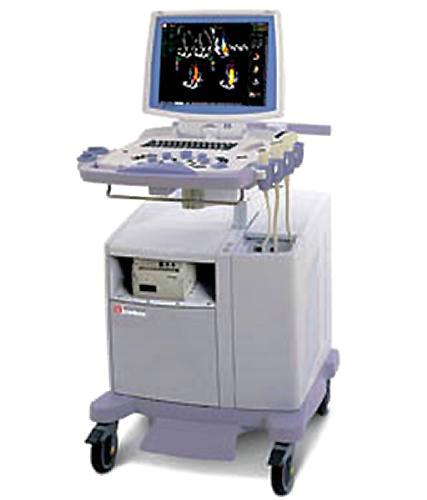

Ультразвуковой сканер IMAGIC Vet (серия SIGMA 5000)

Ультразвуковой сканер IMAGIC Vet (серия SIGMA 5000)

Ультразвуковой сканер IMAGIC Vet - новая полностью цифровая (512 каналов) ультразвуковая система экспертного класса для ветеринарии семейства Sigma 5000, построенная на базе открытой и гибкой платформы с использованием передовых технологий и архитектур, которые обеспечивает новый уровень диагностических исследований:

- Архитектура на базе персонального компьютера

- Цифровое формирование луча

- Полностью цифровая, многолучевая обработка сигнала

- TriaX и режим 2-й гармоники (THI) для обеспечения наилучшего качества изображения в режимах В, М и анатомический М - режим

- Режим АТЕС для улучшения Цветного Допплеровского Картирования

- Режим DFC для увеличения чувствительности непрерывного (CW) и импульсного (PW) допплера

- Передовая эргономика, облегчающая работу за аппаратом

- Интегрированные возможности коммуникации

- Многофункциональные области применения, охватывающие от Сухожилий до Репродукции, исследования брюшной полости, Кардиологии и исследования сосудов (включающий автоматический расчет PISA)

Ультразвуковой сканер IMAGIC Vet (серия SIGMA 5000) Технические характеристики

Области применения

- Исследования брюшной полости

- Репродукция (беременность, матка, яичники)

- Яички

- Кардиология, грудная полость

- Транскарниальные исследования

- Центральные и периферические сосуды

- Исследования жировой прослойки

- Скелетные мышцы, связки, суставы

- Сухожилия

Методы сканирования

- Электронное секторно-фазированное сканирование

- Электронное конвексное / микроконвексное сканирование

- Электронное линейное сканирование

- Допплеровские карандашные датчики

Режимы визуализации

- B-режим (2D)

- Псевдоколоризация в В-режиме

- Режим 2-й гармоники (THI)

- М-режим

- Псевдоколоризация в M-режиме

- Анатомический М-режим (дополнительная опция)

- Спектральный Допплер (непрерывный (CW) и импульсный (PW))

- Цветной Допплер (цветное картирование кровотока (CFM))

- Энергетический Допплер

- Режим тканевого допплера (TDI) - дополнительная опция

Комбинированные режимы

Д- ва В-изображения на одном экране (оба в реальном времени)

- Четыре В-изображения на одном экране (все в реальном времени)

- В + M

- Дуплекс (B + PW/CW)

- Два CFM-изображения на одном экране (оба в реальном времени)

- Четыре CFM-изображения на одном экране (все в реальном времени)

- Триплекс (B + CFM+ CW/PW)

Разъёмы для подключения датчиков

- 4 активных порта для подключения электронных датчиков (3 активных порта в стандартной конфигурации + 4-й активный порт - дополнительная опция)

- 2 активный порт для подключения карандашных датчиков (1 активный порт в стандартной конфигурации + 2-й активный порт - дополнительная опция)

Архитектура системы

- Цифровое формирование луча

- Полностью цифровая обработки сигнала

- Архитектура на базе ПК с операционной системой Linux

- Многолучевая обработки сигнала

- Модульная концепция построения системы

Клавиатура

- Поворачиваемая на 140º по горизонтали клавиатура (дополнительная опция)

- Подсвечиваемые снизу кнопки, органы управления и алфавитно-цифровые клавиши

- Трекбол, аналогичный по функциям Мыши в ПК (трекбол, правая и левая кнопки, колесо прокрутки)

- Электромеханическая регулировка по вертикали высота клавиатуры (дополнительная опция)

- Минимальное нажатие клавиш для каждой операции

- Иконки для многоязычной совместимости

Частота кадров

- До 800 кадр/сек в В-режиме

- Оттенки Серого и Цвета

- 256 градаций серого

- 256 градаций цвета

Экран дисплея

- 15" ЖК дисплей с активной матрицей

- разрешающая способность дисплея: 1024 x 768 пикселей

- Откидной и вращаемый по горизонтали дисплей

Экранная информация

- Перемещение по экрану монитора аналогично ПК

- Иерархические подменю для оптимизации работы на аппарате

- Поле идентификации пациента, включающее: имя пациента, название клиники, время и дату

- Поле технических данных со всеми соответствующими параметрами

- Поле измерений, отображающее последние десять результатов измерений

- Индикатор рабочей полосы частот датчика

- Отображение кривой ЭКГ на экране дисплея в реальном времени

- ЧСС

- Индикатор режима стоп-кадра (заморозки)

- Индикатор памяти кино-петли

- Позиция и размер зоны интереса CFM

- Индикатор ориентации изображения

- Маркеры тела животного

- Курсоры в M-режиме и режиме Допплера

- Эскизы изображений для архивирования

- Индикация канала биопсии

- Информационный дисплей установок пользователя

Установки

- Предустановки, запрограммированные производителем для каждого типа датчика и области исследования, для оптимизации качества изображения

- Установки пользователя.

Ультразвуковой сканер IMAGIC Vet (серия SIGMA 5000) Датчики

Секторные датчики с фазированной решеткой

- Датчик: 2-4 PA

- Центральная частота (МГц): 2,8

- Частотный диапазон (МГц): 2 - 4

- Угол / ширина Сканирования: 45º - 90º / 18 мм

- МАХ глубина (см): 30

- Режим работы: Все

- Область применения: Кардиология, Транскарниальные исследования, Брюшная полость, Грудная полость.

- Датчик: 3-8 PA

- Центральная частота (МГц): 5,0

- Частотный диапазон (МГц): 3 - 8

- Угол / ширина Сканирования: 45º - 90º / 9.6 мм

- МАХ глубина (см): 18

- Режим работы: Все

- Область применения: Кардиология, Брюшная полость, Грудная полость.

Микроконвексные датчики

- Датчик: 3-8 МС

- Центральная частота (МГц): 5,0

- Частотный диапазон (МГц): 3 - 8

- Угол / ширина Сканирования: 45º - 150º / ROC 20 мм

- МАХ глубина (см): 18

- Режим работы: 18 Все (искл. CW)

- Область применения: Брюшная полость, Грудная полость.

- Датчик: 4-9 МС

- Центральная частота (МГц): 6,5

- Частотный диапазон (МГц): 4 - 9

- Угол / ширина Сканирования: 30º - 90º / ROC 14 мм

- МАХ глубина (см): 18

- Режим работы: 18 Все (искл. CW)

- Область применения: Брюшная полость, Грудная полость.

Линейные датчики

- Датчик: 5-12 LAS (LA)

- Центральная частота (МГц): 7,5

- Частотный диапазон (МГц): 5 - 12

- Угол / ширина Сканирования: 38.4 мм

- МАХ глубина (см): 10

- Режим работы: 18 Все (искл. CW)

- Область применения: Жировая прослойка, Скелетные мышцы, Суставы, Сухожилия, Сосуды.

- Датчик: 5-12 LAL (L50)

- Центральная частота (МГц): 7,5

- Частотный диапазон (МГц): 5 - 12

- Угол / ширина Сканирования: 51.2 мм

- МАХ глубина (см): 10

- Режим работы: 18 Все (искл. CW)

- Область применения: Жировая прослойка, Скелетные мышцы, Суставы, Сухожилия, Сосуды.
