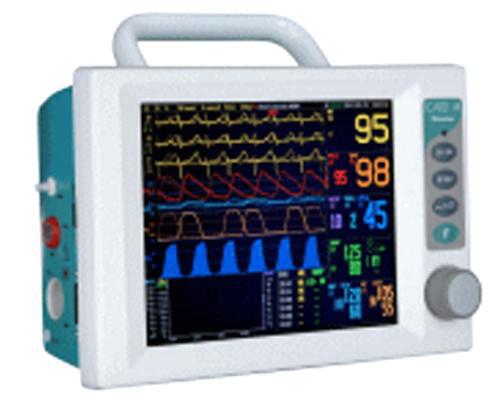

Монитор пациента ICARD M

Монитор пациента ICARD M

Монитор пациента ICARD M - предназначен для применения в клиниках, больницах, кабинетах и специализированных кабинетах, где наблюдают за электрической работой сердца, измеряют степень окисления крови, содержание окиси углерода в выдыхаемом воздухе и часоту дыхания, давление крови неинвасивным методом, температуру, и также проверяют измеряемые параметры.

Аппарат изготовлен с помощью современной микропроцессорной техники с применением цветного экрана с активной матрицей TFT, которая не излучает вредного электромагнитного излучения и обеспсечивает широкое поле зрения. Малые габариты и масса позвляют применение монитора практически во всех условиях, без необходимости введения дорогой технической инсталляции, при любой кровати (даже в холе), с возможностью быстрого перемещения на другое место.

На экране изображены – в зависимости от подключенного к монитору кабеля пациента и программы аппарата - один, два или три вывода EKG, частота акций сердца, расчитанная по кривой EKG, плетизмограмма, уровень окисления крови, частота акций серцда, расчитанная по пульсной волне, капнограмма, значения долей ETCO2 и FiCO2, частота дыхания, значения давлений – верхнего, нижнего и среднего, температура, пределы тревог и также графические и табличные тренды всех измеряемых параметров. Монитор позволяет проверку измеряемых значений и акустически и оптически сигнализирует выход за пределы запрограммированных пределов тревог.

Конструкция монитора ICARD M учитывает международные стандарты, касающиеся безопасности труда.

Монитор пациента ICARD M Технические характеристики

Питание: 230 V~ ±10% 50Hz

Потребляемая мощность: ok. 28 VA

Класс защиты: I тип CF

Время работы с аккумулятором: 2 – 3 часа, в зависимости от выбранных функций

Время зарядки аккумлулятора: прибл. 7 часов

Система EKG:

Количество каналов:

- у кабеля с 5 электродами 1, 2 или 3

- у кабеля с 3 электродами 1 или 2 (каскад)

Выводы EKG:

- у кабеля с 5 электродами I, II, III, aVR, aVL, aVF, V

- у кабеля с 3 электродами в зависимости от размещения электродов

Входной импеданс >100M?

Max. входная амплитуда 10 mV

Max. входной потенциал ±300 mV

Частота выборок 1000 Hz

Разлишение выборок 16 битов

Измерение частоты работы сердца 30 ? 250 [1/min]

- точность измерения ±2 [1/min]

Пределы тревог 0 ? 250 [1/min]

Полоса переноса

- с фильтром 100 Hz 0,5 ? 100 Hz

- с фильтром 35 Hz 0,5 ? 35 Hz

Постоянная времени 2s

CMRR

с фильтром 100 Hz >70 dB

с фильтром 35 Hz >100 dB

Обеспечение против 5kV/360J, с условием

дефибрилляционного импульса

применения с оригинальным кабелем EKG

Измерение SpO2:

Диапазон измерения SpO2 0 ? 99 [%]

- точность измерения ±2 [%] для результата 75 ? 99 [ % ]

±3 [%] для результата 50 ? 74 [%]

Пределы тревог 30 ? 99 [%]

Диапазон измерения частоты пульса 30 ? 250 [1/min]

- точность измерения ±2 [1/min]

Пределы тревог 0 ? 250 [1/min]

Измерение капнографии:

Диапазон измерения CO2 0 ? 99 [mm Hg]

- точность измерения ± 3 [mmHg] для 0 ? 40 [mmHg]

± 8% измерения для 41 ? 76 [mmHg]

±10% измерения для 77 ? 99 [mmHg]

Пределы тревог 0 ? 250 [1/min]

Диапазон измерения частоты дыхания 3 ? 60 [1/min]

- точность измерения ±2 [1/min]

Пределы тревог 0 ? 90 [1/min]

Течение измерительного потока 100 [ml/min]

Измерение NIBP:

Измерительный метод осциллометрический

Диапазон измерения давления крови:

- верхнего (SYS) 25 ? 260 mmHg

- нижнего (DIA) 10 ? 235 mmHg

- среднего (MEAN) 10 ? 220 mmHg

Точность результата измерения:

- средняя погрешность <±5 mmHg

- ошибка стандартная < 8 mmHg

Пределы тревог:

- верхней (SYS) 50 ? 250 mmHg

- нижней (DIA) 30 ? 240 mmHg

Давление в манжете:

- точность измерения ±3 mmHg

- разлишение 1 mmHg

- устанавливаемое входное давление автоматически

Время измерения 30 sek. типичное

180 sek. максимальное

Измерение температуры:

Диапазон измерения 28,9 – 42,2 ºC

Точность измерения ± 0,1 ºC

Пределы тревог 20.0 ? 42.0 ºC

Экран:

Тип экрана жидко-кристаллический TFT

- цветность цветной

- габариты экрана 172 x 131 mm

- разлишающая способность 640 x 480 точек

- угол поля зрения > 160º

Скорость кривой EKG 25, 50 mm/s

Амплитуда кривой EKG 2.5, 5, 10, 20 mm/mV

Контроль параметров

- конролируемые параметры HR, SpO2 , PULS, SYS, DIA, RESP, ETCO2, FiCO2, TEMP

- тревога при выходе за пределы кустическая и оптическая

Графические тренды 2, 8 и 24 часа

Табличные тренды 1, 2, 5, 10, 15, 30, 60 min

или при измерении NIBP

Условия работы:

Относительная влажность 30?95 % (без конденсации)

Диапазон температур при работе 0 ? 45 ºC

Диапазон температуры хранения -20 ? 60 ºC

Габариты шкафа аппарата (без держателя) 262 x 175 x 120 mm

Масса ok. 3,2 kg.

Назначение оборудования — Монитор пациента ICARD M
