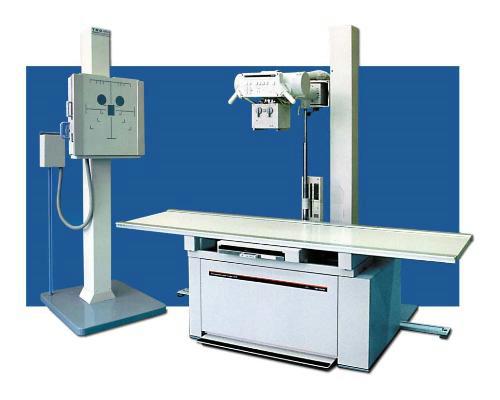

Рентгенографический аппарат СД-РА

СД-РА представляет собой аппарат для рентгенологических исследований:

- рентгенография всех органов и систем пациента в горизонтальном положении, положении сидя и лёжа (с отсеивающей решеткой - растровые снимки - и без нее);

- рентгенография грудной клетки, брюшной полости и позади-брюшного пространства в положении пациента стоя с отсеивающей решеткой и без нее с помощью автоматического экспонометра, вмонтированного в стойку снимков;

- послойная рентгенография головы, шеи, грудной клетки, брюшной полости и позади-брюшного пространства в горизонтальном положении пациента с помощью линейной томографии.

Аппарат в транспортном положении упаковывается в 4 ящика. Общий веси - 1 200 кг.

Включает:

- Стойка снимков

- Стол снимков с колоннообразным штативом и декой рентгеновской

- ТОМО - привод

- Дека рентгеновская.

Рентгенографический аппарат СД-РА ТМО Технические характеристики

- Напряжение на трубке, кВ - 40-150

- Ступени регулировки напряжения, кВ - 1

- Ток трубки, мА - 10 - 600

- Произведение мА.с - 2, 0 - 600

- Время экспозиции: - с системой автоматического экспонирования З мс. - 4 с.

- без системы автоматического экспонирования З мс.- 6 с. - Номинальная величина фокуса, мм: малый фокус 0, 6; большой фокус 1, 0 Макс. выходная мощность, кВт. - 50

- Генераторное устройство конвертерного типа с микропроцессорным управлением

- Питание от сети 380 В ± 10%, 50/60 Гц

- Необходимая площадь - 450см. 300см.

Гарантии качества: аппарат изготовлен в ТМО НИИЭМ с применением следующих ключевых компонентов фирмы Филипс: - рентгеновская трубка SRO 25 51,

- генератор OPTIMUS 50,

- ионизационная камера,

- отсеивающий растр.

ТМО НИИЭМ применяет систему управления качеством по ЕН ИСО 9001, что подтверждено сертификатом № 07 100 374 от 29.10.1999г. выданном фирмой TUV NORD (ФРГ).

ТМО НИИЭМ выдана Лицензия МПНиТ РФ (Per. № 42/2001-0400-0322 от 05.07.01 г.) на право производства и технического обслуживания аппарата СД-РА.

Сотрудники ТМО НИИЭМ (инженеры-испытатели, рабочие, сервисные специалисты) прошли обучение на фирме Филипс (г. Гамбург, ФРГ) и имеют сертификаты, удостоверяющие качество проводимых ими работ.

Аппарат СД-РА прошёл сертификационные испытания и имеет Российский сертификат соответствия № РОСС ru ИМ02.В08966 от 01.08.2001 г., регистрационное удостоверение, гигиеническое заключение МЗ РФ.

Гарантийное обслуживание - 12 месяцев

Сервисное обслуживание в течение всего срока эксплуатации: по отдельному договору.

Рентгенографический аппарат СД-РА ТМО Стойка снимков

- используется в аппарате рентгенодиагностическом общего назначения (третье рабочее место) для рентгенографии пациента в положении стоя или сидя с отсеивающей решёткой или без неё.

Технические характеристики:

- Масса, кг - не более 113

- Высота стойки, мм - 2000

- Диапазон перемещения контейнера с отсеивающей решёткой (от пола до середины кассеты), см - от 38 до 180

Гарантии качества:

стойка снимков используется в аппарате СД-РА, который прошёл сертификационные испытания и имеет Российский сертификат соответствия № РОСС ru ИМ02.В08966 от 01.08.2001г.

ТМО НИИЭМ применяет систему управления качеством по ЕН ИСО 9001, что подтверждено сертификатом № QA 07 100 374 от 30.07.1996г., выданном фирмой TUV NORD (ФРГ), а также имеет ЕС сертификат № G1 97 06 27687 005 на соответствие требованиям директивы 93/42 EEC для продукции в области «рентгенодиагностическое оборудование ионизирующего излучения с принадлежностями».

Рентгенографический аппарат СД-РА ТМО Стол снимков

Стол снимков с колоннообразным штативом и декой рентгеновской использующийся в аппарате СД-РА, используется в аппарате рентгенодиагностическом общего назначения (второе рабочее место) для рентгенографии пациента в положении лёжа или сидя с отсеивающей решёткой или без неё. Штатив служит для крепления на нём съёмочного устройства (излучателя с коллиматором) и может перемещаться вдоль стола по напольному рельсу. Стол крепится неподвижно к полу и снабжён «плавающей» декой, т.е. перемещающейся вдоль и поперёк длинной оси.

Технические характеристики:

- Высота колоннообразного штатива, мм - 2300

- Диапазон перемещения контейнера с отсеивающей решёткой, см - влево 20, 6 вправо 20, 9

- Диапазон продольного перемещения штатива, см - не менее 117

- Диапазон вертикального перемещения излучателя, см - не менее 142

- Усилие перемещения штатива по напольному рельсу, Н

- не более 40

Гарантии качества: стол снимков используется в аппарате СД-РА, который прошёл сертификационные испытания и имеет Российский сертификат соответствия № РОСС ru ИМ02.В08966 от 01.08.2001 г. ТМО НИИЭМ применяет систему управления качеством по ЕН ИСО 9001, что подтверждено сертификатом № QA 07 100 374 от 30.07.1996г. выданном фирмой TUV NORD (ФРГ), а также имеет ЕС сертификат № G1 97 06 27687 005 на соответствие требованиям директивы 93/42 EEC для продукции в области «рентгенодиагностическое оборудование ионизирующего излучения с принадлежностями».

Рентгенографический аппарат СД-РА ТМО ТОМО-привод

используется в качестве электропривода стойки снимков при томографии.

Состав:

электродвигатель постоянного тока с тахогенератором, червячный редуктор, электромагнитная муфта.

Технические характеристики:

- напряжение питания, В - 24;

- момент, Нм - 4,2;

- частота вращения, об/мин. - 0-300;

- потребляемый ток, А - 7,5

Гарантии качества:

томо-привод используется в аппарате СД-РА, который прошёл сертификационные испытания и имеет Российский сертификат соответствия №РОСС ru ИМ02.В08966 от 01.08.2001 г. ТМО НИИЭМ применяет систему управления качеством по ЕН ИСО 9001, что подтверждено сертификатом № QA 07 100 374 от 30.07.1996г, выданном фирмой TUV NORD (ФРГ), а также имеет ЕС сертификат №G1 97 06 27687 005 на соответствие требованиям директивы 93/42 EEC для продукции в области «рентгенодиагностическое оборудование ионизирующего излучения с принадлежностями».

Рентгенографический аппарат СД-РА ТМО Дека рентгеновская

- используется в качестве опорной поверхности для размещения пациента на столе снимков аппарата рентгенодиагностического общего назначения (второе рабочее место).

Технические характеристики:

- Масса, кг - 33, 5

- Длина, мм - 2400

- Ширина, мм - 688

- Толщина, мм - 39

- Длина рентгенопрозрачного участка, мм - 2368

- Ширина рентгенопрозрачного участка, мм - 496

- Максимально допустимая распределённая нагрузка, кг - 150

- Эквивалент ослабления, мм А1 (по ГОСТ Р 50267.0.3-99) - не более 0, 8

Гарантии качества:

дека рентгеновская используется в аппарате СД-РА, который прошёл сертификационные испытания и имеет Российский сертификат соответствия № РОСС ru ИМ02.В08966 от 01.08.2001 г. Осуществляется 100% входной контроль на рентгенопрозрачность (соответствие требованиям п. 1.7.2 ГОСТ 26140-84) 3-х слойной панели, используемой в деке. ТМО НИИЭМ применяет систему управления качеством по ЕН ИСО 9001, что подтверждено сертификатом № QA 07 100 374 от 30.07.1996г. выданном фирмой TUV NORD (ФРГ), а также имеет ЕС сертификат № G1 97 06 27687 005 на соответствие требованиям директивы 93/42 EEC для продукции в области «рентгенодиагностическое оборудование ионизирующего излучения с принадлежностями».
