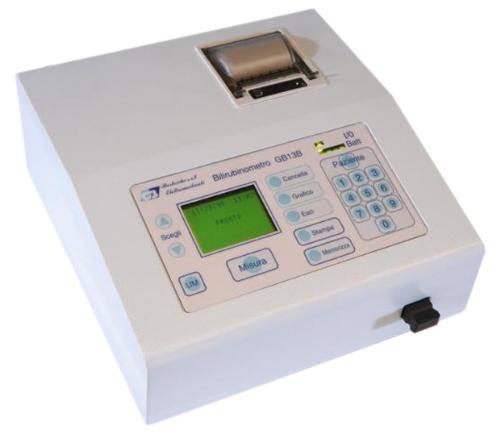

Билирубинометр GB13B

Билирубинометр GB13B

Билирубинометр GB13B предназначен для определения концентрации билирубина в сыворотке крови фотометрическим методом.

Образцом для измерения является плазма крови непосредственно в капилляре. Оператор вручную устанавливает капилляр с отцентрифугированной кровью в прибор и нажимает кнопку «Измерение», после чего прибор выполняет измерение и выводит результат на дисплей. Прибор предоставляет сервисные возможности для запоминания и представления информации. В билирубинометр встроен принтер, который печатает результаты измерений по команде оператора. Имеется порт для подключения внешнего компьютера.

Основные компоненты и узлы

Оптический блок с держателем капилляра и схемой обработки оптического сигнала

Цифровая электроника с микроконтроллером, памятью, дисплеем

Встроенный принтер для регистрации информации

Блок питания и батарея автономного питания

Мембранная клавиатура

Жидкокристаллический дисплей для отображения информации

Порт RS232 для связи с компьютером.

Корпус

Оптический блок

Оптический блок с установленными на нём электронными компонентами является аналогом оптического блока билирубинометра GB13A, который хорошо зарекомендовал себя за многие годы работы. Оптическая система прибора содержит два светодиода со светофильтрами и один фотоприёмник.

Электроника с микроконтроллером, памятью, дисплеем

Электроника управляет работой оптического блока, обрабатывает получаемый от оптического блока сигнал и пересчитывает его в концентрацию билирубина, выдаёт информацию на дисплей, запоминает результаты измерений, стирает результаты по команде оператора, выполняет тарировку прибора, управляет принтером, Память хранит результаты измерений для 45 пациентов, для каждого пациента – до 99 результатов.

В системе есть электронные часы с календарём для отметки даты и времени проведения измерения.

Функциональные возможности

Прибор определяет концентрацию билирубина в сыворотке крови в единицах мг/дл или в микроМоль/литр, по выбору оператора.

По команде оператора печатает результат единичного измерения.

Запоминает результаты измерения под кодовым номером пациента.

Представляет цифровой и графический тренд результатов для выбранного оператором больного.

Печатает на принтере результат единичного измерения (по команде оператора).

Печатает тренд для указанного больного – цифровой, в виде последовательных значений, или графический, в виде графика зависимости концентрации билирубина от времени.

Производит калибровку по жидким эталонам «Beckman».
