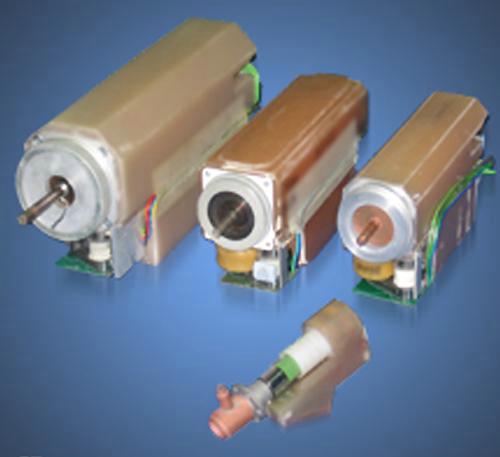

Микрофокусные источники рентгеновского излучения РИ 30 – РИ 220 - Источники рентгеновского излучения семейства РИ в качестве составной части отдельного рентгеновского аппарата или рентгенодиагностического комплекса предназначены для решения широкого круга задач промышленного просвечивания и специального контроля, медицинской диагностики и терапии, а также научных исследований.

Конструкция источников моноблочного типа: рентгеновская трубка совместно с генераторным устройством располагается в едином корпусе – моноблоке. В качестве высоковольтной изоляции используется твердотельный компаунд, в некоторых конструкциях – жидкий диэлектрик. Включение и выключение, выбор и установка режимов работы источника излучения осуществляются от внешних устройств.

Источники сконструированы на основе трехэлектродных микрофокусных металлостеклянных рентгеновских трубок серии БС (ЗАО «Светлана-Рентген», Санкт-Петербург) и серии ОДТ (ЗАО «РИМКОМ-Исток», Фрязино). Выход излучения может осуществляться вперед по отношению к продольной оси трубки, назад, вбок, направленно или панорамно для исполнения I, и через одну из боковых стенок моноблока – для исполнения II. Дополнительная фокусировка электронного пучка рентгеновской трубки (в исполнении I) осуществляется с помощью внешней магнитной (электромагнитной) фокусирующей системы.

Микрофокусные источники рентгеновского излучения РИ 50 – РИ 150 Технические характеристики

- Параметры: исполнение I; исполнение II

- Напряжение, кВ: 5 - 30; 20 - 140

- Ток, мкА: 50-200; 100-1000

- Потребляемая мощность, Вт: <30; <300

- Фокусное пятно, мм: <0,1; 0,4x0,6

- Режим работы: повторно-кратковременный; непрерывный

- Вес, кг <0,5; <10

- Габариты, мм

Высота 95; 170

Ширина 80; 300

Длина 180; 260

- Питание: Постянное, +15 В; 220±22 В, 50 Гц.
