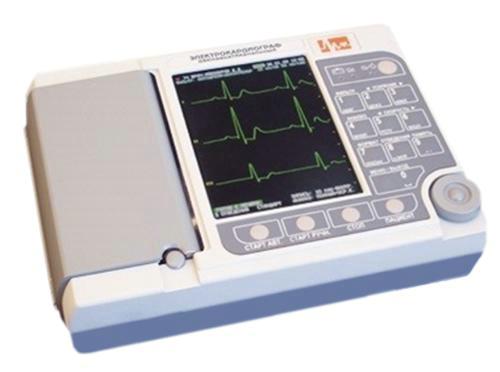

Электрокардиограф ЭК12Т-01-Р-Д с цветным экраном

Электрокардиограф ЭК12Т-01-Р-Д с цветным экраном

Электрокардиограф ЭК12Т-01-Р-Д с цветным экраном предназначен для проведения электрокардиографических обследований по типовым методикам Министерства Здравоохранения РФ.

Электрокардиограф может применяться:

- в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;

- в кабинетах функциональной диагностики поликлиник и медикосанитарных частей;

- в автомобилях скорой медицинской помощи;

- в частной медицинской практике.

- Электрокардиограф — это переносной прибор, позволяющий оперативно снимать электрокардиограмму при одновременной регистрации трех, шести или двенадцати общепринятых отведений. В электрокардиографе используется принцип съема потенциалов с поверхности тела человека методом наложения электродов.

В состав электрокардиографа входят:

- блок электрокардиографический;

- блок сетевого питания с кабелем;

- кабель электродный.

Особенности:

- ЭК обеспечивает съем 6 или 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений, Кабрера, Франку и трех отведений ЭКГ по Нэбу;

- наличие графического TFT дисплея позволяет просматривать ЭКГ в трех или шести отведениях одновременно и в том же масштабе печатать их на принтере;

- автоматический старт записи при обнаружении аритмии позволяет существенно экономить бумагу;

- наличие возможности автоматического анализа ЭКГ исключает рутинную работу по измерению амплитудно-временных параметров ЭКГ;

- возможность снятия ЭКГ в ручном режиме с любым количеством электродов

- возможность быстрого переключения основных режимов работы;

- режим записи ритма (регистрация RR – граммы) позволяет наблюдать изменения ритма сердца;

- возможность работы в составе комплекса для проведения нагрузочных проб (опция);

- наличие памяти до 100 ЭКГ с дальнейшей возможностью их вывода на печать;

- возможность снятия ЭКГ с детей (опция);

- комбинированная алфавитно-цифровая и функциональная пленочная клавиатура;

- наличие манипулятора упрощает работу с прибором;

- настройка всех параметров под каждого пользователя (10 заданных пользовательских профилей).

Режимы работы:

Автоматический режим:

- без печати ЭКГ (регистрация в память фрагментов ЭКГ длительностью 10 или 40 сек);

- 4 группы по 3 отведения заданной длины;

- 2 группы по 6 отведений заданной длины;

- 4 группы по 3 отведения заданной длины + одно отведение длительно (ритм);

В автоматическом режиме набор отведений и последовательность печати выбирается в соответствии с выбранной системой отведений – Стандарт, Кабрера, Франк или Нэб. Предусматривается пользовательский набор отведений, в котором пользователь может задать произвольную последовательность печати отведений.

Длина печати выбирается пользователем равной 100 или 200, 400мм (1 или 2 страницы) или 3,5,10, 15,25 сек;

Ручной режим:

В ручном режиме печатаются те отведения, которые в данный момент отображаются на дисплее кардиографа в том же масштабе:

Анализ ЭКГ:

Предусматриваются следующие форматы печати результатов анализа ЭКГ (в автоматических режимах):

- без печати результатов анализа;

- печать результатов анализа в кратком или полном формате и печать или отсутствие печати усредненных (или типовых) кардиокомплексов с метками.

Режим вывода информации на компьютер:

Предусматривается возможность использовать ЭКГ в режиме компьютерного электрокардиографа (опция).

Электрокардиограф ЭК12Т-01-Р-Д с цветным экраном Технические характеристики

Ширина термобумаги - 110 мм, тип бумаги: рулон или Z-fold бумага;

Размер экрана- 116х88 мм, с разрешающей способностью 640х480 точек;

Тип экрана: цветной TFT дисплей со светодиодной подсветкой;

Разрешение печати 8 точек/мм поперек бумаги и 64 точки/мм вдоль бумаги при скорости 25 мм/сек;

Скорость движения бумаги – 5; 10; 12.5; 25 и 50 мм/сек

Антитреморный фильтр 35Гц - 20дБ/октаву, фильтр сетевого напряжения и антидрейфовый фильтр без искажения положения ST сегмента;

Возможность отключения и регулировки громкости звуковых сигналов R-зубца ЭКГ и клавиатуры;

ЧСС до 300 ударов в минуту;

Возможность вывода на печать и на экран цифровой или буквенной информации;

Возможность обнаружения сигналов кардиостимулятора и защита от дефибрилляции;

Питание электрокардиографа осуществляется от:

- сети переменного тока напряжением 220В ±10% через сетевой адаптер, в том числе при отсутствии аккумуляторов или их неисправности;

- от сети постоянного тока 12В;

- от встроенных Li-ion аккумуляторов (до 100 ЭКГ);

Габариты 250х174х63 мм;

Масса электрокардиографического блока не более 1,2 кг.

Назначение оборудования — Электрокардиограф ЭК12Т-01-Р-Д с цветным экраном
