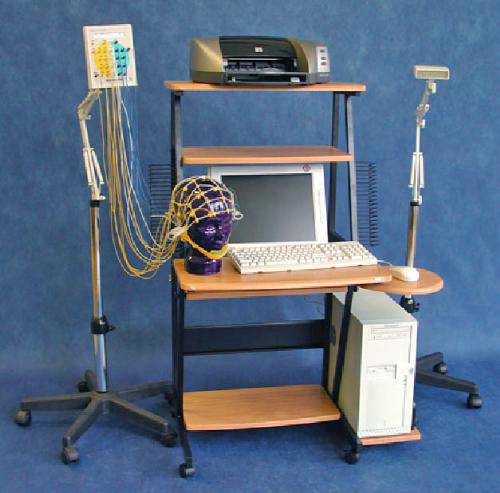

Электронейромиограф-анализатор CONAN-eр28: 20-каналов ЭЭГ (система 10-20%) с 1+8 управляющими-синхроканалами и 4+4 полиграфическими каналами.

Электронейромиограф-анализатор CONAN-eр28 - Предназначен для применения в кабинетах функциональной диагностики, в неврологических отделениях и отделениях нейрореанимации, в спортивной медицине, в диагностических и реабилитационных центрах, а также для научных исследований, в учебных целях и для частной практики.

Имеет 4 дополнительных биполярных канала (для ЭКГ, ЭОГ, ЭМГ), 4 канала полиграфических датчиков (для ФПГ, КГР, РЭГ, брюшное/грудное/носовое дыхание, треммор и др.), 1 канал управлених внешними стимуляторами и 8 входных синхроканалов.

Методики вызванных потенциалов головного мозга:

- слуховые: коротколатентные ствола мозга, среднелатентные и длиннолатентные;

- зрительные на вспышку света и на обращаемый шахматный паттерн;

- соматосенсорные спинного мозга, дальнего и ближнего поля;

- кожного симпатического вызванного потенциала (КСВП).

- когнитивные (эндогенные): P300 (на значимый стимул), CNV (негативной волны ожидания), MMN (негативности рассогласования), моторные, на пропущенный стимул, выделения информации из шума и многие другие;

- управление вегетативными процессами по биологической обратной связи.

- Методики электромиографических исследований:

- М-ответы и H-рефлекс;

- потенциалы действия нерва;

- оценка количества двигательных единиц;

- нервно-мышечная передача при одиночной и ритмической стимуляции;

- скорости проведения нервных импульсов по двигательным и чувствительным волокнам.

Методические особенности:

возможность планирования любой мыслимой последовательности предъявления разнообразных зрительных, слуховых и электрических стимулов;

встроенный конструктор зрительных и слуховых стимулов, обеспечивающих их предъявление в одно- или двухмониторных комплексах или с использованием звуковых колонок или наушников;

возможность задания любой мыслимой последовательности усреднения ВП с режекцией артефактов, фильтрацией, усилением результата, сглаживанием;

автоматическое измерение амплитуд и латентностей ВП;

использование клавиатуры ПК для исполнительных действий пациента или ЭОГ для зрительных реакций;

3-мерная локализация ВП и ЭЭГ-источников с томографической визуализацией (BrainLoc).

Электронейромиограф-анализатор CONAN-eр28 Сервисные возможности

- планирование исследования: установки паспортных данных пациента, отведений, частоты и интервала наблюдения, усиления и фильтров; мониторирование, запись и экспресс-анализ сигналов в реальном времени; ручное и автоматическое управление записью и стимулами; язык описания последовательности и взаимосвязи разнообразных событий реального времени (протокол) для их автоматического исполнения;

- ассоциативный и контекстный поиск записей в базе данных;

- контекстная экранная помощь, вывод на печать/импорт-экспорт экранов, записей и результатов;

- установки: монтаж и наименования отведений, моно/биполярные отведения, общий референт, число и границы частотных диапазонов;

- визуальный анализ: плавный и постраничный просмотр записи; изменение масштабов времени и амплитуды; изменение числа отображаемых каналов; измерение времени, амплитуды, интервалов, площадей, средних значений, производной;

- редактирование и преобразование записей: постановка и использование меток; удаление, обнуление, спрямление участков; ручной и автоматический поиск/удаление/коррекция артефактов; коррекция влияния индуктора (ЭОГ, ЭКГ, ЭМГ); вставление/удаление/дублирования каналов; любые алгебраические преобразования; Z-преобразование; коррекция нуля; перекалибровка, реорганизация записей; фильтрация (Баттерворта, Чебышева-1,2, Фурье), сглаживание, вычисление огибающей и производной.

Электронейромиограф-анализатор CONAN-eр28 Дополнительный анализ ЭЭГ

- статистический анализ данных, построение графиков зависимостей, любые алгебраические преобразования над записями и данными;

- вычисление и построение частотных характеристик: амплитудный спектр, спектр мощности, фазовый спектр, взаимный спектр, когерентность, когерентная мощность, корреляционная функция;

- сглаживание и усреднение спектров; статистическое сравнение спектров: поканальное или межличностное, по каждому частотному диапазону;

- топографическое картирование: амплитуд и спектров с диаграммами, по частотным диапазонам (6 первичных и 4 обобщенных спектральных показателей), по последовательным эпохам (с усреднением, мультипликацией, серийным картированием); картирование асимметрии;

- картотека: накопление, усреднение и статистическое сравнение карт;

- период-анализ: гистограммы амплитуд и периодов, процентное содержание, модулированность и нестабильность ритма;

- нормопатологическая диагностика по Жирмунской;

- анализ ЭЭГ-синхронизма: когерентного, корреляционного и сегментного;

- анализ асимметрии ЭЭГ по 3-м показателям;

- универсальный статиcтический пакет STADIA-7.0 – стандарт де факто в России.

Электронейромиограф-анализатор CONAN-eр28 Анализ вспомогательных показателей

- анализ ЭКГ: статистика PQ, QRT, QT, RR-интервалов и ST, Q, R, S, T-амплитуд, диагностика отклонений от нормы, полная вариационная пульсометрия: гистограммы, интервалограммы, спектрограммы, скаттерграммы, описательная статистика, показатели Баевского, индексы Каплана, индексы ЕАК;

- анализ РЭГ, РВГ, РКГ, РГГ, РПГ: статистика и временная динамика по 14 реографическим индексам и показателям, усреднение с 1-ой и 2-ой производными;

- анализ волновых показателей: построение временных диаграмм и гистограмм для периодов и амплитуд ритмов с расчетом описательной статистики;

- анализ полиграфических показателей: анализ считанных визиром значений (амплитуда, время, частота, интервалы, площади), графики зависимостей, статистика, преобразования, вычисления; алгебро-комбинаторные операции над записями, вычисление производной и огибающей, усреднение, выделение экстремумов, фильтрация, построение графиков, статистическое сравнение, алгебраические преобразования и пр.

- анализ сложных событий (задаваемых логико-алгебраическими формулами): поиск событий, подсчет их числа, переход от события к событию, построение временных диаграмм и гистограмм для интервалов между событиями, построение временных диаграмм и гистограмм для амплитуд биопоказателей в моменты событий, расчет описательной статистики.

Электронейромиограф-анализатор CONAN-eр28 Технические характеристики

- подключение к ПК через USB, работа в Windows 2000/XP/7/Vista;

- частота оцифровки сигналов 125, 250, 500, 1000, 2000 Гц;

- поканальные установки: коэффициентов усиления (8 градаций), ФНЧ (18, 32, 70, 120, 500, 1000 Гц) и ФВЧ (0.05, 0.1, 0.5, 1 Гц);

- разрядность АЦП – 24;

- полоса пропускания 0.05 – 1000 Гц;

- референты для ЭЭГ (A1+A2)/2 или A1, A2;

- входной диапазон - не менее ±410mV;

- шум, приведенный ко входу <1mV p-p (0,5-30Hz);

- входное сопротивление > 100 Мом;

- режекция 50, 100, 150 Гц = 100 dB;

- измерение межэлектродного импеданса: основная частота 30Hz, ток измерения менее 3mA, диапазон 1-120 кОм, точность 10%;

- проверка подключения - непрерывный контроль во время регистрации посредством измерения смещения по постоянному току;

- калибровка: подача на вход меандра 200 mV (±1%), 1 Hz;

- режим active shield для компенсации синфазной помехи, включается от ПК, регулируется “глубина” подавления с ПК и выбранный канал (каналы);

- гальваническая изоляция: усиленная в соответствии IEC60601-1 со стороны ПК;

- вес 1 кГ, габариты 15*10*4 см.

Аксессуары:

- текстильная шапочка с комплектом из Ag/AgCl (sintered)

- 20 ЭЭГ электродов (система 10-20%), 2 ушных адаптера

- шлем-сетка

- чашечковые ЭЭГ-электроды

- ЭКГ, ЭМГ, РЭГ, ЭОГ-электроды

- фотостимулятор-вспышка на светодиодах, частота стимуляции от 0.5 до 50 Гц с шагом 1 Гц

- датчик синхронизации с экраном (при использовании экрана для зрительных, включая вспышки и ШП, и когнитивных ВП)

- электростимулятор 2-канальный

- слуховой стимулятор 2-канальный (наушники)

- стойка напольная.

Электронейромиограф-анализатор CONAN-eр28 Датчики

Датчики NeoSens:

- датчик носо-орального дыхания (термометрический)

- датчик кожно-гальванической реакции

- датчик грудного/брюшного дыхания (пояс)

- 3-осевой акселерометрический датчик ускорения

- фотоплетизмографический датчик на палец

- импедансографический (реографический) датчик

- датчик тремора.
