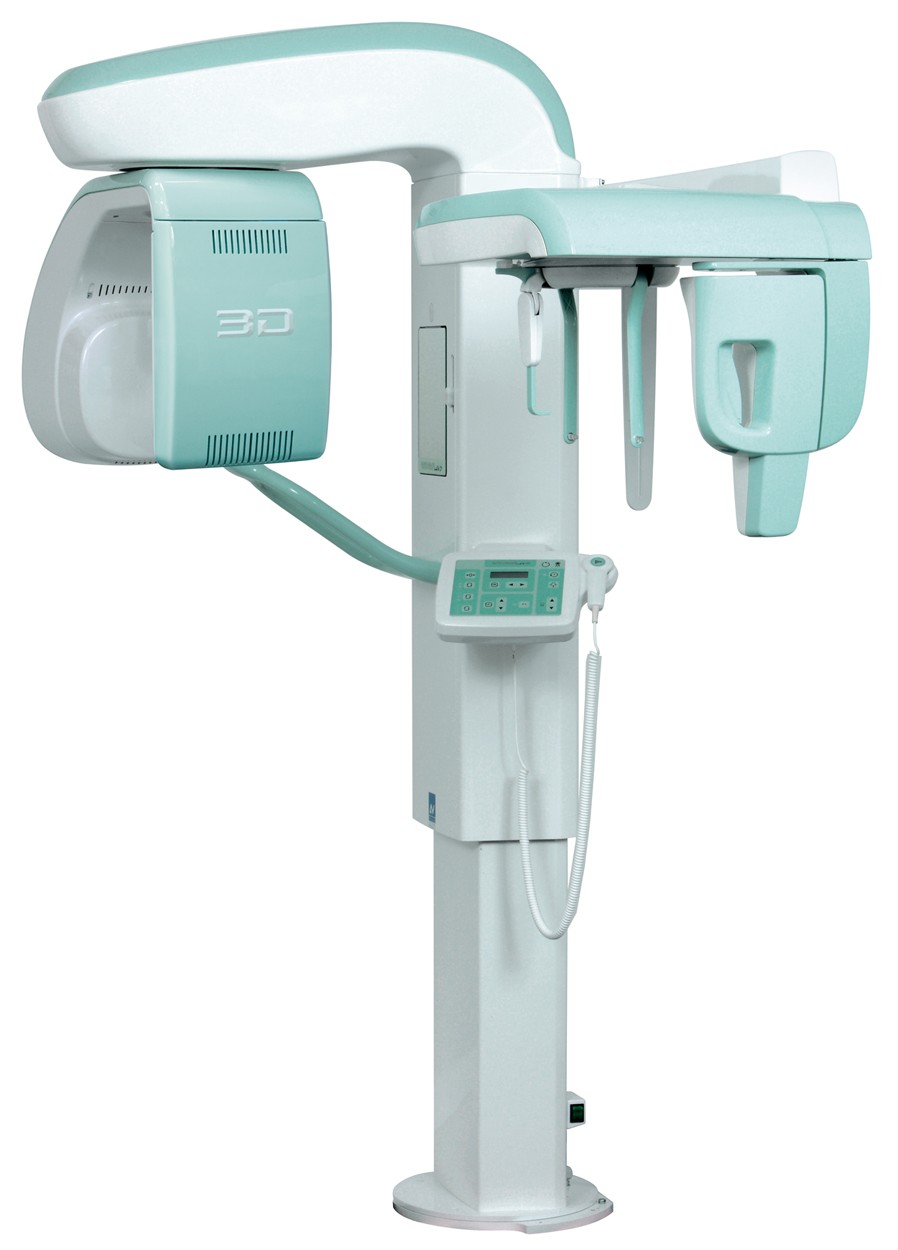

Ортопантомограф цифровой ROTOGRAPH EVO 3D
Ортопантомограф цифровой ROTOGRAPH EVO 3D
Ортопантомограф цифровой ROTOGRAPH EVO 3D – новейший конусно- лучевой томограф для получения панорамных дентальных снимков с функцией 3D.
Два варианта аппарата:
- Два в 1: Томограф +Панорамный рентген;
- Три в 1: Томограф +Панорамный рентген + Цефалостат.
Режим переключения с 2Д на 3Д
– одной кнопкой
– без смены сенсора.
Основой аппарат является плоскопанельный цифровой детектор, что позволяет получать панорамные изображения, объемные изображения и выполнять цефалометрию.
Размер исследуемой области (FOV) - 8,5 *8,5 см + расширенная область 13*13 см:
томография синуса, левого/правого суставов.
Плоскопанельный цифровой детектор с использованием технологии аморфного кремния, связанного со сцинтиллятором на основе йодистого цезия (CsI).
Благодаря особенностям работы в любом из режимов: Панорамный или 3D, панорамные изображения получаются напрямую, а не восстановленными из объема. Таким образом, получаемые схемы видны на традиционном панорамном оборудовании; и, благодаря 3D области обзора оборудования 8,5 х 8,5 см, все стоматологическое состояние полностью обозримо без необходимости делать повторные снимки.
В результате имеется полный диагностический инструмент, оснащенный наиболее передовыми технологиями, который также можно легко использовать в качестве обычной стоматологической панорамной системы. А для того, чтобы предоставить нашим пользователям максимальную гибкость в эксплуатации и оправдать вложения, ROTOGRAPH EVO 3D можно интегрировать с цифровой Цефалометрической штангой, или обновить конфигурацию оборудования в случае необходимости позже.
Один детектор может получать панорамный снимок за одну короткую экспозицию (слева), выполнять объемную реконструкцию (в середине) или получать цефалограмму (справа)
Система полностью DICOM совместима.
После того, как получено трехмерное изображение можно выполнить любой срез и рассмотреть область обследования в любом режиме визуализации.
1. Возможности томографа как 3Д аппарата :
- 3D-реконструкции с учетом металлических конструкций в полости рта пациента;
- мультипланарный вид ( в трех проекциях + общий трехмерный вид;
- аксиальные срезы;
- послойные срезы;
- панорамные срезы;
- реконструкция мягких тканей;
- анализа структуры кости;
- измерения расстояний, углов и плотности тканей;
- запись снятого трехмерного изображения на компакт диск (вместе с программой для просмотра на постороннем компьютере);
- прорисовка мандибулярного канала;
- симуляция вставки импланта на трехмерном изображении.
2.Возможности томографа как 2Д аппарата:
- панорамный снимок,
- детский панорамный снимок,
- вертикальное сегментирование панорамного снимка,
- улучшенная ортогональная программа,
- передний зубной ряд,
- панорамный снимок с пониженной дозой облучения,
- боковые височно-нижнечелюстные суставы с открытым и закрытым ртом,
- гайморовы пазухи в фронтальной проекции;
- прикусная рентгенограмма.
В ROTOGRAPH EVO 3D применена широкодиапазонная цифровая система PaxScan 1313 компании Varian (США), используемая для создания 3D и панорамных изображений.
Указанное время экспонирования (8 секунд) является сумой 200 импульсов рентгеновских лучей по 40 мс каждый, из которых состоит обследование.
Обследование носовой пазухи в режиме 3D
Изображения обследования носовой пазухи, полученные в объемном 3D режиме, позволяют получить общий обзор области передней пазухи. В действительности, используя функции программы получения и управления изображениями, можно выбрать разные интересующие области и осмотреть анатомическое строение вдоль трех разных взаимно перпендикулярных осей. Это позволяет четко увидеть любые проблемы околоносовой пазухи или расположенных рядом анатомических структур (перегородки, носовых раковин и т.п.).
Цефалометрическое обследование (опция)
В режиме цефалометрического обследования можно получить разные проекции. В зависимости от размера изображения и выбранной проекции, первичный коллиматор автоматически перейдет в необходимое положение вместе с дополнительным датчиком и цифровым датчиком.
В цефалометрическом обследовании участвует Фильтр мягких тканей (STF); Это фильтр сокращает дозу излучения в областях с низким содержанием костной ткани и подчеркивает контуры пациента, которые в обычных условиях были бы переэкспонированны и, как следствие, не видны.
ROTOGRAPH EVO 3D выполняет разные виды экспонирования, в зависимости от типа совершенного выбора:
Диагностические исследования:
- панорамный снимок пациента;
- прямые и боковые проекции черепа;
- 3D-реконструкции с учетом металлических конструкций в полости рта пациента;
- мультипланарный вид ( в трех проекциях + общий трехмерный вид;
- аксиальные срезы;
- послойные срезы;
- панорамные срезы;
- реконструкция мягких тканей;
- анализа структуры кости;
- измерения расстояний, углов и плотности тканей;
- запись снятого трехмерного изображения на компакт диск (вместе с программой для просмотра на постороннем компьютере);
- прорисовка мандибулярного канала;
- симуляция вставки импланта на трехмерном изображении.
