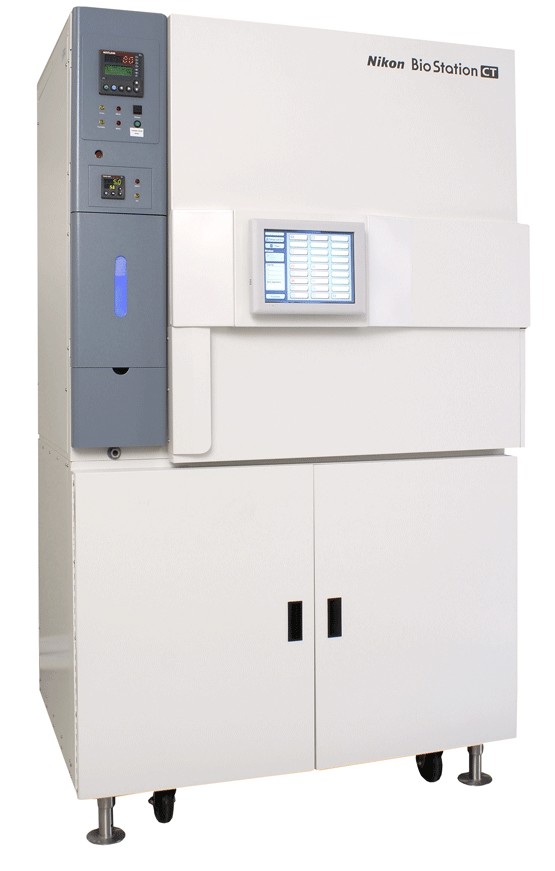

Инкубационная система NIKON Biostation CT - Первая в мире интегрированная система исследования клеточных культур.

Biostation CT позволяет работать с изображениями, не извлекая культуру из инкубатора. Она состоит из инкубатора тканевых культур стандартного размера и инвертированного микроскопа.

Biostation CT может вмещать 30 лабораторных сосудов от планшетов на 24 ячейки до колб-флаконов емкостью 75 см2, которые перемещаются между лабораторной стойкой и предметным столиком микроскопа с помощью автоматического устройства; при этом сохраняется точный уровень CO2, влажности и температуры.

Биостанция CT обеспечивает изображение с увеличением от 2х до 40х: фазовые изображения при помощи аподизированной фазово-контрастной оптики (APC) и флуоресцентные изображения с трехцветным светодиодным «холодным» освещением. Макро-режим цвета “bird’s eye” позволяет рассматривать целиком весь лабораторный сосуд сверху.

Обеспечивается режим полной безопасности: пользователь может работать только с теми образцами, на которые у него есть разрешение. Результаты исследования отслеживаются и записываются и к ним можно получить удаленный доступ при помощи Интернет-соединения или LAN.

Инкубационная система NIKON Biostation CT Функциональные особенности

- Принцип работы Biostation CT

Biostation CT автоматически выполняет все операции от культивирования до исследования клеток, сохраняя оптимальные условия и не извлекая культуру из инкубатора, в соответствии с заданными пользователем условиями и графиком.

- Возможности инвертированного микроскопа (Микронаблюдение)

Захват изображений производится с помощью 1 Мегапиксельной камеры на основе охлаждаемой ПЗС-матрицы

Параметры увеличения от 2x до 40x выбираются пользователем в зависимости от требований и методов исследования

Система получения изображений с функцией автоматической фокусировки позволяет осуществлять легкое и точное наблюдение клеточной культуры и сохранять изображения

Новая модель предметного столика специально предназначена для работы в среде с влажностью более 95%, и обеспечивает широкую область наблюдения объекта - 120 x 86мм.

Уникальные аподизированные фазово-контрастные объективы Nikon (APC) уменьшают эффект Гало и обеспечивают четкое изображение мельчайших внутриклеточных структур.

Для наблюдения в свете флуоресценции используется система «холодного» светодиодного освещения, излучение которой оказывает меньшее воздействие на клетки, чем освещение, используемое в обычном оборудовании.

Фазово-контрастное освещение обеспечивает оптимальное освещение при любом увеличении.

- Цветная камера (Макронаблюдение "Bird s Eye")

Изображения создаются цветной камерой на ПЗС

Фиксирует написанные от руки заметки на лабораторной посуде, изменения цвета исследуемой среды, появление плесени и т. д.

- Контроль условий среды

Контроль температуры – используется прямая система подогрева, поддерживающая постоянный уровень температуры. Шесть пластин-обогревателей инкубатора, установленные непосредственно на шесть боковых поверхностей инкубатора, регулируют температуру.

Контроль влажности – для контроля влажности используется система увлажнения. Риск развития чужеродной среды, свойственный инкубационным системам, снижен благодаря применению аэрозольного увлажнителя-распылителя.

Снижение стрессового воздействия на клеточную культуру – для минимизации кратковременных колебаний среды при установке образцов в камеру используются дверцы для изолированного доступа.

Точная регистрация изменений среды – Блок управления оснащен компьютером, записывающим изменения среды как функцию времени. Это позволяет осуществлять гарантированный контроль за тремя основными условиями окружающей среды в инкубаторе (температурой, влажностью и концентрацией CO2) и записывать данные в виде журнала, присоединяемого к изображению.

- Управление и регистрация данных

Для работы с образцами, просмотра данных и установки программ требуется авторизация пользователя.

Простое в применении и интуитивно-понятное меню позволяет быстро определить количество сосудов с культурами в каждом отсеке.

Можно просмотреть полученную информацию о клеточной культуре (температура, влажность, концентрация CO2, имя пользователя и сохраненные изображения).

Объем жесткого диска для хранения изображений и данных: 2 Tерабайт

- Стойка для сосудов и устройство переноса образцов

В уникальную конструкцию Biostation CT входит 30-ярусная стойка, на которой можно разместить различную лабораторную посуду, как, например, колбы, 35-ти миллиметровые чашки Петри и микропланшеты (Рис. 5).

Устройство переноса образцов автоматически перемещает сосуд с культурой со стойки на инвертированный микроскоп в соответствии заданной программой.

- Широкий выбор лабораторной посуды.

Инкубационная система NIKON Biostation CT Технические характеристики

- Управление: Сенсорная ЖК-панель; Контроль осуществляется по сети (через браузер IE6)

- Объем инкубатора: 460 л

- Максимальный вес: 15 кг (гарантируется точность до 5 кг)

- Контроль температуры: Прямой контроль с панели обогревателя

Диапазон: Температура от +5?C до 40 ? C (макс.), погрешность 0.1 ? C}

- Контроль влажности: С помощью аэрозольного увлажнителя

Диапазон: От 70% до 95%, шаг 1%

- Контроль концентрации CO2:

Подача CO2 - от внешнего баллона

Диапазон: От 0% до 20%, шаг 0,1%

- Кол-во сосудов, размещаемых на каждом ярусе стойки (макс.)

Колбы: 25см2 x 2, 75см2 x 1

Чашки: o35мм x 5, o60мм x 2, o100мм x 1

Микропланшеты 6-ячеек x 1, 12-ячеек x 1, 24-ячеек x 1

- Подача образцов: С помощью специального устройства переноса через дверцу изолированного доступа

- Стойка для хранения образцов: 3 ряда х 10 ярусов

- Макро-наблюдение: Захват изображения всего сосуда камерой (вид bird’s-eye)

Камера: Цветная камера на ПЗС (1280 x 960 пикселей)

Светлое поле: источник света расположен за объектом

- Микро-наблюдение: Увеличение: 2x, 4x, 10x, 20x, 40x

Объектив: Полупланполуапохроматический Plan Fluor DL/ ADL, Plan Fluor ADL

Камера: 2/3-дюймовая камера на основе охлаждаемой ПЗС- матрицы (1 Мегапиксель, 15 кадров/сек)

Фазовый контраст: Красный диодный излучатель высокой интенсивности, автоматическая смена фазового кольца

Эпископический осветитель (дополнительно): Светодиодное освещение V/B/G, до 3 блоков светофильтров

- Диапазон перемещения столика:

По осям XY: 120 x 120мм (макс. разрешение: 8мкм)

По оси Z: 6мм (макс. разрешение: 0.03125мкм)

- Фокусировка на образце: Автоматическое определение точки фокусировки AF

15 последовательных сканирований по оси Z в ручном режиме над и под точкой фокусировки

- Наблюдение: На экране ПК

- Источник питания: Мощность: 100, 115, 230Вт ±10%1300ВА 50/60ГцЧастота: 50/60 Гц

- Вес: Около 470 кг

- Условия эксплуатации:

Температура: От 15 ? C до 28 ? C

Влажность: Относительная влажность макс. 60% (без конденсации).

Назначение оборудования — Инкубационная система NIKON Biostation CT
