Консоль обеспечения медицинскими газами и электропитанием Элема-Н КМР1-П

Консоль обеспечения медицинскими газами и электропитанием Элема-Н КМР1 (мод.ПЭ)

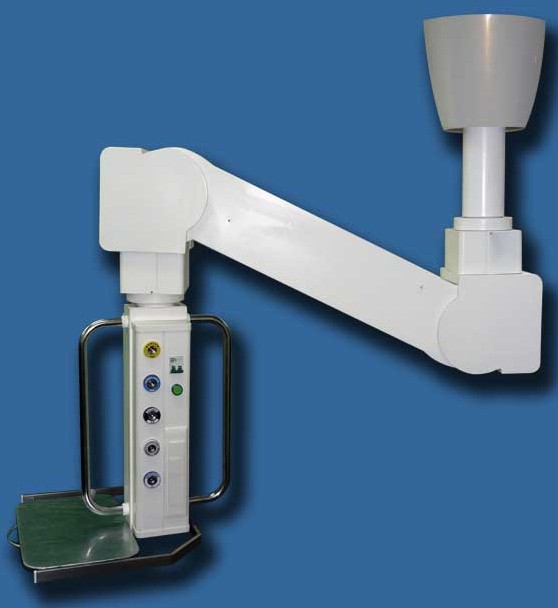

Консоль обеспечения медицинскими газами и электропитанием реанимационная подвесная электромеханическая Элема-Н КМР1-П - Предназначена для обеспечения медицинскими газами и электропитанием опе-

рационных блоков. Устанавливается на потолке. Имеет в своем составе электромеханический привод для поднятия и опускания сервисного модуля.

Конструктивно представляет собой сервисный модуль, закрепленный на плече (рычаге), который перемещается по вертикали на шарнире относительно стойки, закрепленной на потолке.

Сервисный модуль состоит из двух блоков, на каждом из которых установлены: газовые клапана стандарта DIN со штекерами для подключения внешней аппаратуры к газовым магистралям; электрические розетки с защитными крышками; клеммы уравнивания потенциала; сетевой автоматический выключатель с индикатором наличия сети.

На сервисном модуле установлены прямоугольные шины (рельс) 10х30 мм для навески принадлежностей и круглые шины (труба) диам. 25 мм для закрепления инфузионной аппаратуры; навесная полка из нержавеющей стали. Номенклатура подводимых газов: сжатый воздух (AIR), кислород (О2), закись азота (N2O), углекислый газ (CО2), вакуум (VAC).

Консоль вращается относительно вертикальной стойки, закрепленной на потолке; сервисный модуль вращается вокруг своей вертикальной оси и может опускаться или подниматься по высоте. Управление подъемом или опусканием осуществляется с помощью кнопочного пульта управления.

Консоль обеспечения медицинскими газами и электропитанием Элема-Н КМР1-П Технические характеристики

- Габаритные размеры консоли в сложенном состоянии (сервисный модуль поднят на максимальную высоту), ДхШхВ, мм 1470х530х1360

- Габаритные размеры сервисного модуля, ДхШхВ, мм 370х240х655

- Длина плеча, мм 900

- Ход сервисного модуля по высоте, мм 880

- Угол вращения консоли, град. 320

- Угол вращения сервисного модуля, град. 320

- Общее кол-во газовых клапанов, шт. 10

- Подводимое электропитание- сеть переменного тока, В, Гц 220, 50

- Максимальный рабочий ток подключаемого оборудования, А 32

- Общее кол-во электрических розеток, шт. 8

- Общее кол-воклемм уравнивания потенциалов, шт. 8

- Вес, кг 60

- Габаритные размеры навесной полки, ДхШхВ, мм 600х400х20.

Назначение оборудования — Консоль обеспечения медицинскими газами и электропитанием Элема-Н КМР1-П
