Аппарат HIFU-терапии SONABLATE-500

HIFU-терапия (HIFU: High Intensity Focused Uitrasound – высокоинтенсивный фокусированный ультразвук) является современной технологией нового поколения, которая использует силу ультразвука для разрушения глубоко лежащей ткани без ионизации, не затрагивая при этом прилежащие здоровые ткани. При низкой интенсивности ультразвука на поверхности трансдьюсера (5 – 8 Вт/см2) в зоне фокусировки она может достигать уровня выше 2000 Вт/см2. Этого достаточно, чтобы повысить температуру ткани в зоне фокусировки до 70 – 100 град. С за менее чем одну секунду и произвести абляцию поражённой ткани.

Качественно новая разновидность HIFU

Акустические параметры простаты различны даже в пределах отдельно взятой железы, ткань неоднородна по своему составу и плотности. Это наряду с большим разнообразием формы, размера и локализации пора-жённых тканей опровергает эффективность подхода «один размер для всех».

Система SONABLATE 500 была специально разработана для лечения простаты. Её сложное программное обеспечение не полагается полностью на компьютерный алгоритм действий при планировании лечения, а позволяет за счёт технологически усовершенствованной электроники проводить наиболее точное и безопасное лечение.

Пациент помещается в положение литотомии на стандартном операционном столе. При помощи мультифункционального датчика Sonablate 500, работающего на частоте 3 – 8 МГц, производится демаркация капсулы простаты. Высокоэнергетический пучок ультразвука в сочетании с одновременной визуализацией цели обеспечивают точность и эффективность абляции ткани.

Многофункциональный двухфокусный зонд

Многофункциональный двухфокусный зонд обеспечивает непревзойдённую визуализацию границ железы и точный выбор воздействия в одном компактном устройстве. Это уникальное изобретение позволило объединить два излучателя: первый обеспечивает визуализацию, определение целевой ткани, а также лечение передней части простаты, а второй – задней. Оба излучателя используют технологию рассеянных лучей, а устройство «умного» зонда позволяет врачу с помощью нажатия одной кнопкой выбрать между излучателями без перемещения зонда.

2Dи 3D временная память

Возможность архивации в двух- и трёхмерном изображении исследований и результатов проведения всех этапов процедуры позволяет просматривать изображения, обзоры лечения и модификации и взаимодействия с лечебным планом в интуитивном режиме.

Сосудисто-нервный пучок

Функция детектора сосудисто-нервного пучка помогает локализовать кровеносные сосуды и мгновенно интегрирует их в изображение на экране. Идёт автоматическая корректировка терапевтического плана проведения процедуры, что позволяет избежать повреждения сосудисто-нервных пучков.

Лечение под широким углом обзора

Широкий угол обзора в 90 град. позволяет визуально охватить железу целиком, что позволяет провести большинство процедур без перемещения датчика. Эта особенность значительно снижает время, затрачиваемое на лечение.

Особенности безопасности

Встроенная в аппарат Sonablate 500 функция безопасности позволяет предотвратить ошибки и даже прервать процедуру, если какой-либо из параметров выходит за пределы безопасных границ.

- Охлаждение ректальной стенки до 16 – 20 град. С для предотвращения повреждения ткани

- В ходе всей процедуры идёт постоянное отслеживание положения датчика относительно стенки прямой кишки

- Измерение визуального обзора и постоянное сравнение с контрольными изображениями (ReflectivityIndexMeasurment – RIM)

Мощь в руке врача

Визуально управляемая HIFU-терапия даёт врачу беспрецедентный контроль за параметрами лечения в реальном времени, при этом HIFU ультразвуковой зонд становится в его руках мощным подобием скальпеля. Это помогает врачу быстро реагировать на состояние пациента и визуальные показатели в реальном времени.

Клиницист может принять решение об изменении хода процедуры и совершить те действия, которые он считает наиболее эффективными. Врач выбирает фокусное расстояние, необхо-димое для лечения конкретного участка ткани. Он контролирует расположение и микро-, и макроизлучателей относительно железы и, соответственно этому, выбирает оптимальный поток энергии.

Визуально управляемая HIFU-терапия

Это качественно новая, отличающаяся от других система HIFU-терапии обеспечивает замет-ные преимущества в эффективном лечении рака и других патологий простаты:

- Гиперплазия предстательной железы размером до 4 см (40см3) может быть вылечена за ОДНУ процедуру.

- Не требуется предварительного выполнения ТУР.

- Среднее время лечения пациента составляет менее 2 часов.

- В 94% случаев через пять лет после терапии RSAпоказатель отсутствует.

- В 84% случаев значение RSA после терапии достигало уровня 0,2 нг/мл за три месяца.

- У 99,6% пациентов не наблюдается недержания мочи.

- Обычно 60-80% пациентов не отмечали снижения потенции.

- Возможность эффективной абляции простаты как при первичном лечении, так и в терапии рецидива.

Ультразвуковая терапевтическая система состоит из четырёх компонентов:

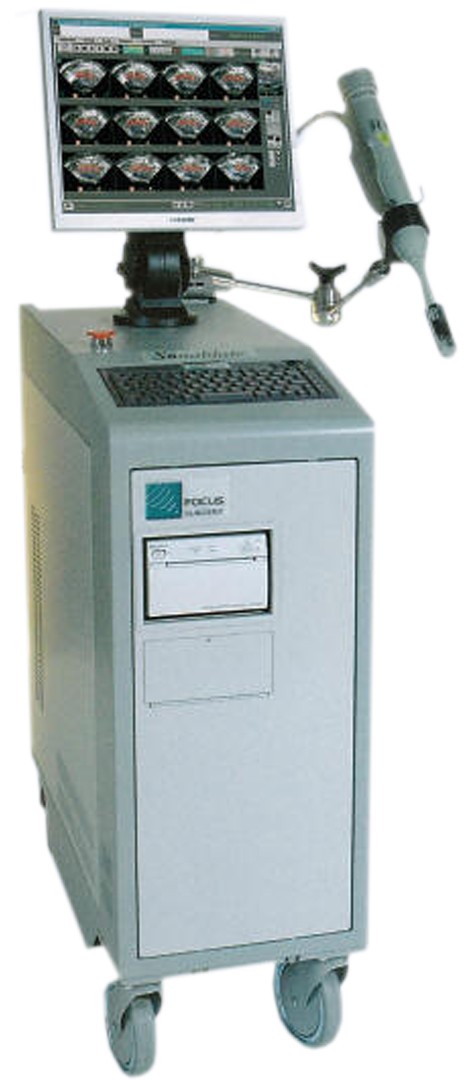

Мобильная консоль на колёсах с клавиатурой, принтером и плоским сенсорным экраном

Удобная в использовании мобильная и лёгкая цифровая система с современным программным обеспечением и мощным проце-ссором позволяет получать чёткие изображения объекта и эф-фективно выполнять HIFU-терапию поражённого органа (габа-риты 120 х 85 х 35 см, вес около 100 кг).

Кулер Sonachill

Обеспечивает комфорт пациенту и безопасность процедуры (t прямой кишки 16 – 20 град. С). Установлен на отдельную стойку-тележку (габари-ты 35 х 35 х 40 см).

Зонд

Биплановый трансректальный ультразвуковой зонд содержит двусторон-ний моторизированный мультифункциональный трансдьюсер, который обеспечивает как диагностическое ульразвуковое изображение (визуаль-ный контроль), так и источник высокоинтенсивного фокусированного ультразвука (HIFU).

Шарнирный кронштейн

Двигающийся с тремя степенями свободы, может быть установлен на любом операционном столе.

Аппарат HIFU-терапии SONABLATE-500 Уникальные характеристики аппарата

1. Мониторинг изменения состояния тканей (ТСМ)

Функция ТСМ позволяет осуществить мониторинг состояния тканей и отследить состояние тканей до и после лечения высокоэффективным сфокусированным ультразвуком (HIFU). ТСМ позволяет количественно определить изменения тканей, возникшие вследствие лечения HIFU, при помощи эхоимпульсных (радиочастотных) сигналов. С помощью ТСМ врач может убедиться в том, что выделяемое при лечении количество тепловой энергии является достаточным, а также оценить повреждения тканей, возникающие вследствие лечения, и определить, в каких участках требуется дополнительное воздействие ультразвука.

2. Лечение с использованием ультразвуковых изображений в течение реального времени

Система Sonablate позволяет осуществить ультразвуковой контроль в течение реального времени в процессе лечения и осуществлять мониторинг изменения тканей при ультра-звуковом воздействии на ткани. Специальные маркеры обозначают на экране участки воздействия ультразвука, соответствующие реальной ткани, как в продольной, так и сагит-тальной плоскостях.

3. Персонифицированное лечение HIFU с индивидуальными настройками

Двухмерное и трёхмерное построение изображений, иллюстрирующих состояние тканей до, во время и после лечения. Многослойные изображения. Каждый пациент характеризуется уникальными физиологическими особенностями. Система Sonablate позволяет разработать и осуществить индивидуальный план лечения каждого пациента. Возможности построения двухмерных и трёхмерных изображений позволяют врачу выбрать различные участки и планы для воздействия ультразвуком. Врач может в любое время обновить и уточнить область лечения, используя функции построения многослойных изображений.

4. Обнаружение (визуализация) сосудисто-нервных пучков (NVB)

С помощью этой функции врачи могут определить расположение кровеносных сосудов и нервных пучков вокруг важных структур. Точки, обозначающие сосудисто-нервные пучки, показаны на изображениях в программном обеспечении Sonablate.
